Компрессоры 40 бар (40 атм / 4 МПа)

В разделе представлены промышленные компрессоры с конечным давлением до 40 бар для сжатия воздуха и технических газов.

Компания Ковинт занимается производством и подбором компрессорного оборудования высокого давления для воздуха, азота, водорода, гелия, аргона, углекислого газа и других технических газов.

Если вам требуется компрессор 40 бар (40 атм, 4 МПа), сначала необходимо определить не только требуемое конечное давление, но и условия его работы.

Компрессоры на 40 бар могут принципиально отличаться друг от друга по конструкции, производительности, чистоте сжатого газа и назначению.

Мы предлагаем:

Подберем компрессор под вашу задачу.

Для предварительного подбора достаточно сообщить четыре основных параметра:

Газ → давление на входе → давление на выходе → производительность

Если у вас уже есть понимание по типу компрессора и по его параметрам, то вы можете сразу направить нам запрос:

ОТПРАВИТЬ ЗАЯВКУ

Если этого понимания нет, то читайте дальше…

Что такое компрессор 40 бар?

Под обозначением «компрессор 40 бар» обычно понимают компрессор, рассчитанный на конечное рабочее давление около 40 бар изб.

Это приблизительно соответствует:

40 бар ≈ 40 атм / атмосфер ≈ 4 МПа

Но одинаковое конечное давление совершенно не означает, что для разных задач можно использовать один и тот же компрессор.

Например:

Воздух, 1 → 40 бар, 500 Нм³/ч

и

Водород, 10 → 40 бар, 50 Нм³/ч

— это две совершенно разные технические задачи, для которых могут потребоваться компрессоры разной конструкции.

Поэтому при выборе оборудования мы рекомендуем начинать не с вопроса «Сколько стоит компрессор на 40 атмосфер?», а с определения технических параметров и условий его эксплуатации.

Какие бывают компрессоры на 40 бар?

Наверное, самый распространенный вариант — это:

№1. Поршневые маслосмазываемые компрессоры 40 бар

Классический поршневой компрессор остается одним из наиболее распространенных решений для получения сжатого воздуха среднего и высокого давления.

Такие компрессоры могут использоваться для:

  • промышленного сжатого воздуха;
  • испытательных стендов;
  • опрессовки оборудования;
  • технологических установок;
  • производства и испытания различных изделий;
  • подачи воздуха в технологические процессы;
  • других промышленных задач.

Главное преимущество маслосмазываемой конструкции — относительно простая и хорошо отработанная технология, высокая надежность и возможность работы при значительных давлениях и производительности.

И не забываем про ремонтопригодность в полевых условиях — это, наверное, один из самых больших плюсов поршневых компрессоров.

Недостаток очевиден: в сжатом воздухе могут присутствовать следы компрессорного масла.

Если технология допускает наличие остаточных масляных примесей, маслосмазываемый поршневой компрессор зачастую является наиболее рациональным решением.

В комплекте с осушителем и фильтрами можно получить относительно чистый сжатый воздух со следующими параметрами:

  • остаточное содержание примесей масла до 0.003 мг/м3
  • точка росы (под давлением) до -55 град. С

Примеры таких компрессоров на фото ниже.

60 Нм3/ч — 40 бар/атм

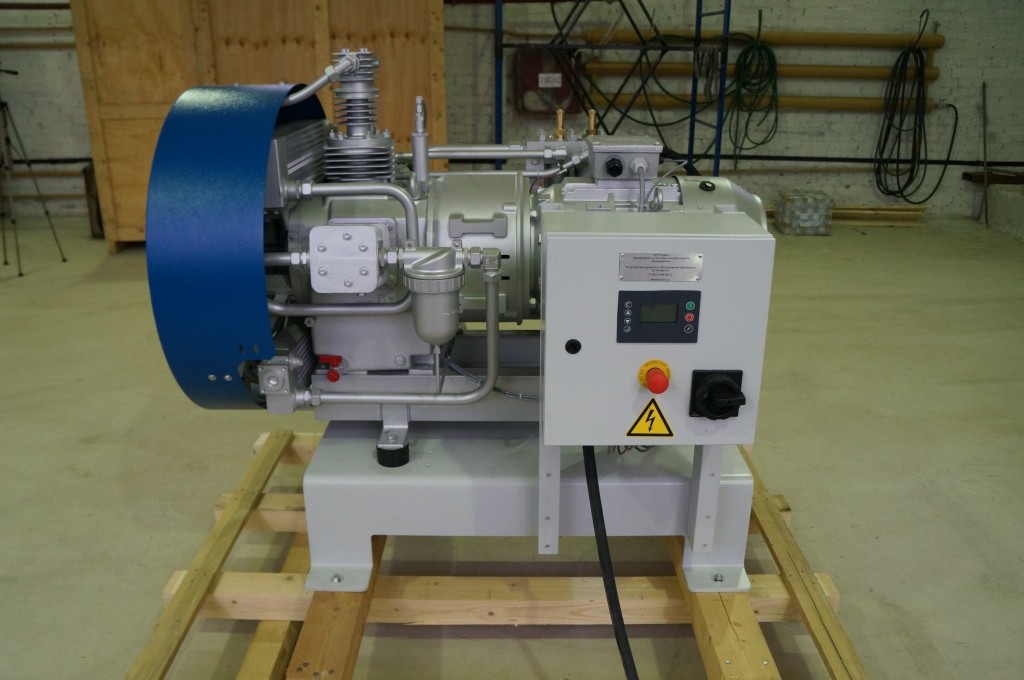

Компрессор 40 бар/атм — поршневой маслосмазываемый

240 Нм3/ч — 40 бар/атм

Компрессор 240 Нм3/ч — 40 бар/атм

Больше выполненных проектов см. на этой странице Выполненные проекты.

Таблица с краткими техническими характеристиками:

Модель Q Давление Мощность Габариты Вес
Нм3/ч Бар/Атм кВт мм кг
Ковинт КСВД 12/40 12 40 4 975х475х605 115
Ковинт КСВД 15/40 15 40 5.5 975х475х605 115
Ковинт КСВД 18/40 18 40 7.5 975х475х605 190
Ковинт КСВД 60/40 60 40 30 1800х1000х1250 1100
Ковинт КСВД 72/40 72 40 30 1800х1000х1250 1100
Ковинт КСВД 90/40 90 40 30 1800х1000х1250 1100
Ковинт КСВД 120/40 120 40 37 1800х1000х1250 1130
Ковинт КСВД 150/40 150 40 37 1800х1000х1250 1130
Ковинт КСВД 180/40 180 40 45 2350х1400х1500 1400
Ковинт КСВД 210/40 210 40 55 2350х1400х1500 1550
Ковинт КСВД  270/40 270 40 75 2350х1400х1500 1650
Ковинт КСВД  300/40 300 40 90 3150х2000х1950 4500
Ковинт КСВД  480/40 480 40 132 3150х2000х1950 4850
Ковинт КСВД 600/40 600 40 160 3200х2000х1950 5000

Заявку на подбор можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ



№2. Безмасляные поршневые компрессоры 40 бар

Если попадание компрессорного масла в газ недопустимо, применяется другая конструкция — поршневой безмасляный компрессор.

В таких машинах газовая полость цилиндра отделена от системы смазки, а для уплотнения поршня применяются специальные безмасляные уплотнительные элементы.

Для небольших компрессоров жидкой смазки нет вообще. Картер полностью сухой. Для смазки подшипников применяется специальная консистентная смазка из перфторполиэфирных масел.

Безмасляные компрессоры могут использоваться для сжатия:

  • воздуха;
  • азота;
  • углекислого газа;
  • аргона;
  • гелия;
  • водорода;
  • других технологических газов.

Конкретная конструкция компрессора определяется свойствами газа, рабочими давлениями, производительностью и требованиями технологического процесса.

Примеры таких компрессоров ниже.

10 Нм3/ч — 40 бар/атм — СО2

Компрессор 10 Нм3/ч — 40 бар/атм — СО2

10 Нм3/ч — 40 бар/атм — N2

Компрессор 10 Нм3/ч — 40 бар/атм — N2

Компрессоры 40 бар для PET / ПЭТ

Одно из наиболее известных применений поршневых безмасляных компрессоров этого диапазона давления — производство PET / ПЭТ тары методом выдува.

Для формования ПЭТ-бутылок требуется сжатый воздух высокого давления. В зависимости от технологической линии рабочее давление может находиться примерно в диапазоне 30–40 бар.

Поэтому запросы:

— относятся к отдельной большой категории компрессорного оборудования.

Для подобных задач важны не только давление и производительность, но и:

  • качество сжатого воздуха;
  • температура воздуха;
  • система охлаждения;
  • режим работы компрессора;
  • возможность длительной непрерывной эксплуатации;
  • система осушки и фильтрации воздуха;
  • требования конкретной выдувной машины.

Для крупных линий производительность системы сжатого воздуха может составлять сотни и тысячи Нм³/ч.

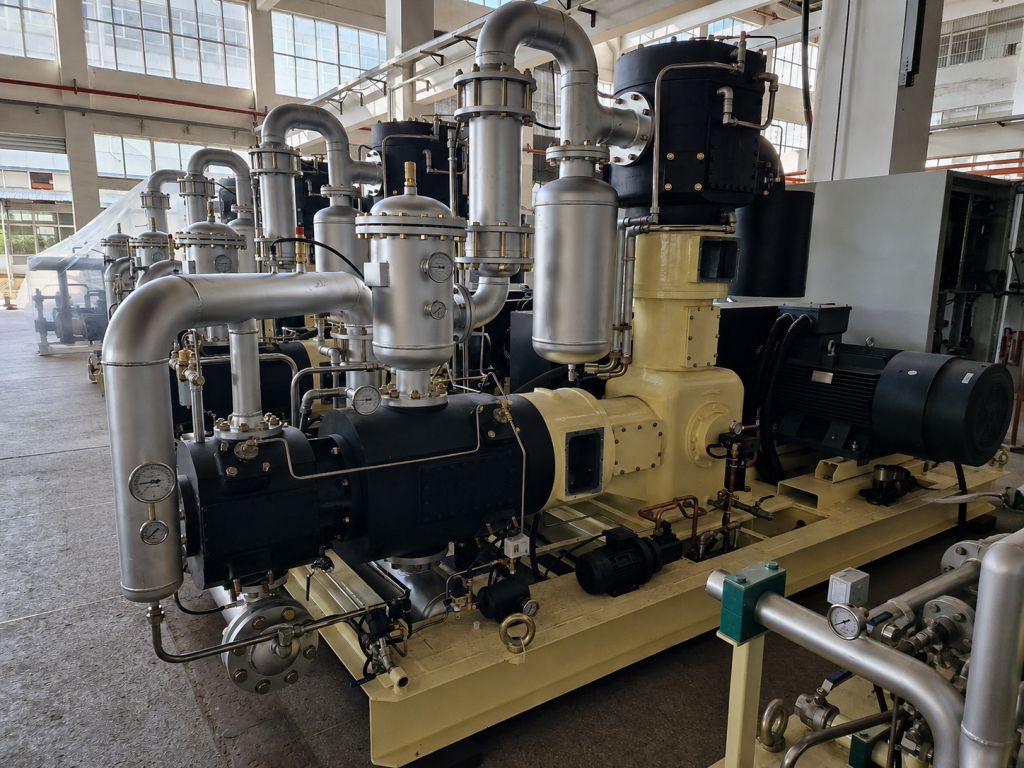

Компрессор 40 бар ПЭТ-тара

Заявку на подбор компрессора для ПЭТ-тары можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ



№3. Винтовые компрессоры 40 бар

В отдельных областях промышленности для получения воздуха повышенного давления применяются также винтовые компрессоры высокого давления.

Их особенно интересно рассматривать при больших расходах воздуха и длительной непрерывной эксплуатации.

Однако выбор между винтовым и поршневым компрессором нельзя делать только по конечному давлению.

Необходимо сравнивать:

  • требуемую производительность;
  • режим эксплуатации;
  • начальное давление;
  • требования к качеству воздуха;
  • энергопотребление;
  • стоимость обслуживания;
  • стоимость оборудования;
  • предполагаемый ресурс и загрузку установки.

Поэтому для одной задачи оптимальным решением может оказаться поршневой компрессор, а для другой — винтовой.

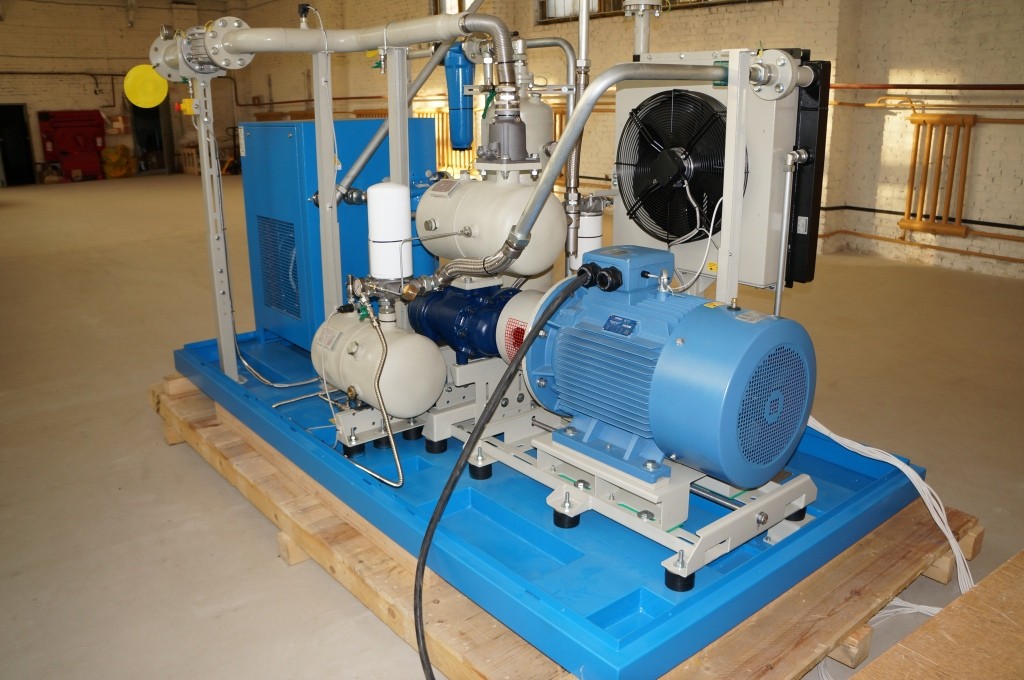

Винтовой компрессор 40 бар/атм

Заявку на подбор винтового компрессора 40 бар/атм можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ



№4. Компрессоры и бустеры с 5–15 до 40 бар

Есть еще одна категория — дожимные компрессоры, или бустеры.

Например, на предприятии уже имеется воздух или технологический газ давлением:

5 бар → требуется 40 бар

10 бар → требуется 40 бар

15 бар → требуется 40 бар

С одной стороны, если воздуха достаточно, то нет необходимости повторно сжимать газ от атмосферного давления. Можно установить дожимной компрессор, который будет использовать существующее давление на входе.

Это позволяет изменить размеры, мощность и конструкцию компрессорной установки.

Именно поэтому давление на входе является одним из ключевых параметров при подборе компрессора — бустер будет дешевле, чем аналогичный компрессор, сжимающий газ с атмосферы.

Фраза:

«Нужен компрессор 40 бар, 100 Нм³/ч»

— еще не является полноценным техническим заданием.

Нам необходимо знать: 100 Нм³/ч с какого давления до 40 бар?

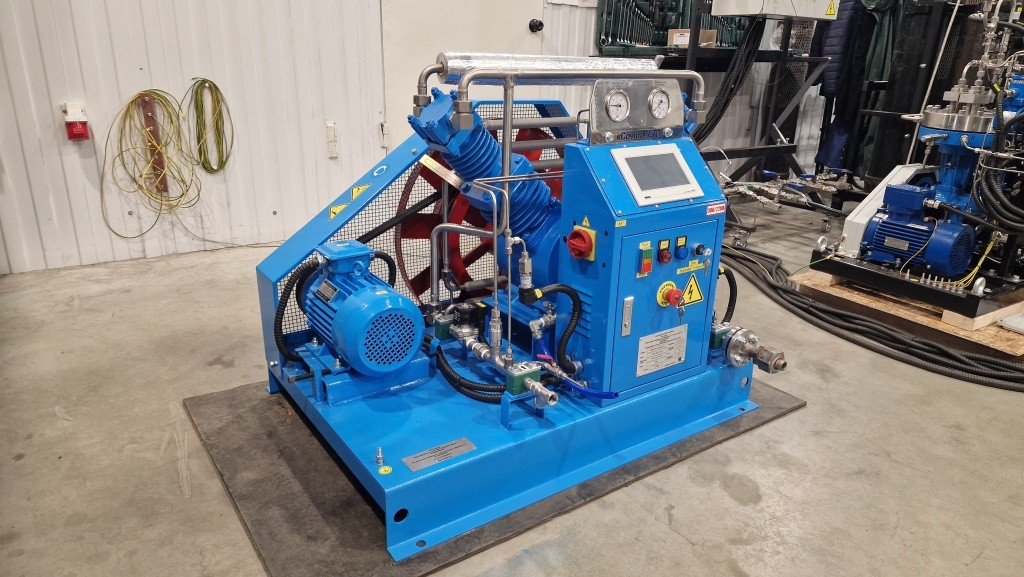

Компрессор-бустер 40 бар/атм



Компрессоры 40 бар/атм для технических газов

Компрессоры с конечным давлением 40 бар (40 атм / 4 МПа) широко применяются не только для сжатого воздуха, но и для различных технических газов и газовых смесей.

В зависимости от технологического процесса компрессоры на 40 бар могут использоваться для сжатия:

Компрессоры на 40 бар применяются для подачи газа в технологические процессы, повышения давления после генераторов и других источников газа, перекачки газа между емкостями, создания запаса сжатого газа, испытательных установок, систем инертирования и других промышленных задач.

Выбор конструкции зависит прежде всего от свойств самого газа и требований технологического процесса.

Для сжатия инертных газов — например, азота, аргона или гелия — в зависимости от требований могут применяться поршневые маслосмазываемые, поршневые безмасляные или мембранные компрессоры.

Если попадание масла в сжимаемый газ недопустимо, используются безмасляные поршневые или мембранные компрессоры.

Для чистых, особо чистых, дорогостоящих, взрывоопасных или токсичных газов одним из наиболее подходящих решений может быть мембранный компрессор, в котором сжимаемый газ изолирован от механизма привода металлической мембраной.

При работе с водородом, метаном и другими взрывоопасными газами дополнительно необходимо учитывать требования к материалам, герметичности, взрывозащите, автоматике и месту установки оборудования.

Таким образом, одинаковые параметры, например 10 → 40 бар и 100 Нм³/ч, еще не означают, что для азота, водорода, гелия или CO₂ подойдет один и тот же компрессор.

Конструкция оборудования подбирается непосредственно под конкретный газ и условия эксплуатации.

Заявку на подбор компрессора 40 бар/атм можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ

Ну и в завершение еще один вариант.

№5. Мембранные компрессоры 40 бар

Для водорода, гелия, азота, аргона и других специальных газов мы производим мембранные компрессоры Ковинт КСВД-М.

Основное отличие мембранного компрессора заключается в том, что сжимаемый газ полностью изолирован от механизма привода и гидравлической системы металлическими мембранами.

Благодаря этому можно обеспечить:

  • отсутствие попадания компрессорного масла в газ;
  • высокую герметичность;
  • работу с чистыми газами;
  • работу с взрывоопасными газами;
  • работу с дорогостоящими газами;
  • возможность изготовления оборудования под конкретный технологический процесс.

Например, нами изготавливались мембранные компрессоры для сжатия водорода до 40 бар/атм (4,0 МПа изб.).

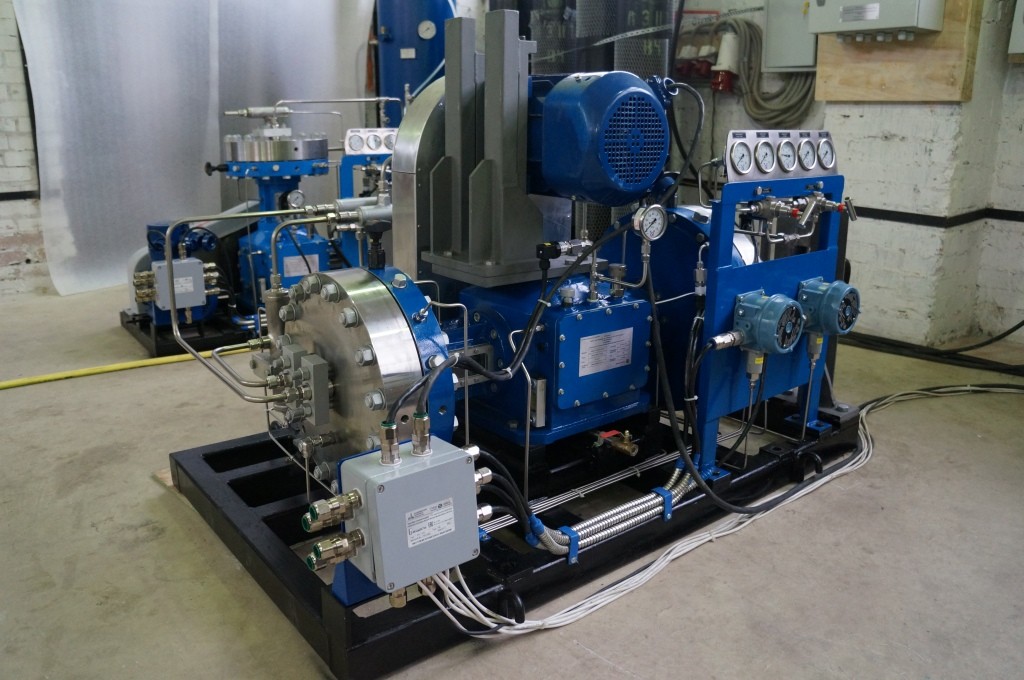

Компрессор 40 бар/атм мембранный

Заявку на подбор мембранного безмасляного компрессора 40 бар/атм можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ

Итак…

Давайте разбираться со следующим вопросом:

Какой компрессор 40 бар выбрать?

У меня нет универсальной рекомендации, всё как всегда зависит от задачи.

Но, если кратко, можете ориентироваться на таблицу ниже.

Задача Возможное решение
Промышленный воздух 40 бар Поршневой маслосмазываемый компрессор
Чистый воздух без масла Поршневой безмасляный компрессор
PET / ПЭТ выдув Поршневой безмасляный компрессор — специализированный PET-компрессор
Большой расход воздуха Поршневой или винтовой компрессор
Дожим воздуха 5–15 → 40 бар Дожимной компрессор / бустер
Азот 40 бар Поршневой безмасляный или мембранный компрессор
Водород 40 бар Мембранный или специализированный поршневой компрессор
Гелий 40 бар Мембранный или поршневой безмасляный компрессор
Аргон 40 бар Поршневой безмасляный или мембранный компрессор
Чистый, взрывоопасный или дорогостоящий газ (Хе, Kr, He, H2 и т.д.) Мембранный компрессор



Что нужно для подбора компрессора на 40 бар/атм?

Для первичного подбора нам достаточно получить следующие данные:

1. Какой газ необходимо сжимать?

Воздух, азот, водород, гелий, аргон, CO₂ или другой газ.

2. Какое давление газа на входе?

Например:

атмосферное;

1 бар изб.;

5 бар изб.;

10 бар изб.;

20 бар изб.

3. Какое давление требуется на выходе?

Например:

40 бар изб. / 4 МПа изб. или же нужно 45? — такое решение тоже можем сделать.

4. Какая требуется производительность?

Например:

10 Нм³/ч;

100 Нм³/ч;

500 Нм³/ч;

1000 Нм³/ч.

Дополнительно желательно сообщить:

  • температуру газа на входе (если есть);
  • состав и чистоту газа;
  • допустимо ли наличие масла и если Да, то какое допустимое остаточное содержание — 0.1, 0.01 или 0.003 мг/м3;
  • режим эксплуатации;
  • температуру окружающей среды;
  • место установки;
  • требования по взрывозащите;
  • требования к автоматизации.

Заявку на подбор компрессора 40 бар/атм можете отправить по ссылке ниже:

ОТПРАВИТЬ ЗАЯВКУ

Что еще можно посмотреть?

Рекомендую заглянуть в раздел Выполненные проекты — тут можете найти уже готовое решение.

Видеообзоры:

Углекислый газ (СО2) — 100 Нм3/ч — давление 30 — 40 бар/атм

Водород (Н2) — давление 40 бар/атм

На этом всё.

Все вопросы, связанные с подбором и покупкой (заказом) компрессоров на 40 бар/атм можно задать через форму обратной связи на странице Контакты (ссылка ниже).

Мы ответим в течение одного рабочего дня.

ОТПРАВИТЬ ЗАЯВКУ

С уважением,

Константин Широких
