Промышленные поршневые безмасляные компрессоры Ковинт (Россия) для сжатия воздуха и технических газов: азота, водорода, гелия, аргона, CO₂, метана и других газов до 4000 бар.
Не ломаются между техническим обслуживанием!
Основная особенность таких компрессоров — отсутствие подачи масла непосредственно в цилиндры компрессора и, соответственно, отсутствие контакта сжимаемого газа с цилиндровым маслом.
Именно поэтому безмасляные поршневые компрессоры применяются там, где загрязнение сжимаемого газа компрессорным маслом нежелательно или недопустимо.
Мы предлагаем безмасляные поршневые компрессоры для:
- воздуха;
- азота (N₂);
- водорода (H₂);
- гелия (He);
- аргона (Ar);
- углекислого газа (CO₂);
- метана (CH₄);
- хладонов;
- других технических газов и газовых смесей.
Компрессор может работать как от атмосферного давления, так и в качестве дожимного компрессора — бустера, получая газ уже под давлением.

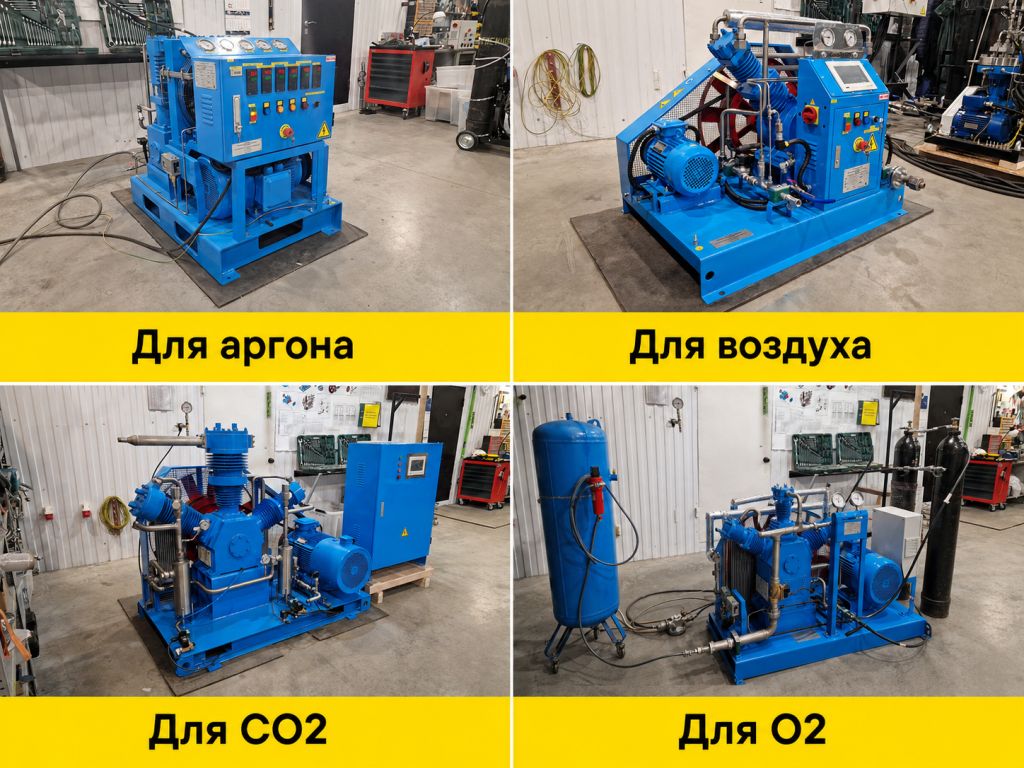

Примеры наших поршневых безмасляных компрессоров ниже.
Для предварительного подбора достаточно сообщить:
Газ → давление на входе → давление на выходе → производительность
Все компрессоры поставляются в двух вариантах: стандартное общепромышленное исполнение и исполнение в соответствии с ГОСТ и ПБ с необходимыми сертификатами ТР/ТС в соответствии с действующим законодательством.
Мы можем подобрать решение под любую задачу!
Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.
Немного теории…
Конструкция поршневого безмасляного компрессора
В обычном маслосмазываемом поршневом компрессоре масло используется для смазки цилиндров, поршневых колец и других элементов механизма. Часть масла неизбежно может попадать в сжимаемый газ, поэтому после такого компрессора применяются системы сепарации и фильтрации.
В безмасляном поршневом компрессоре масло не подается в рабочую полость цилиндра.
Для уплотнения поршня используются специальные самосмазывающиеся поршневые и направляющие кольца, материалы которых выбираются в зависимости от газа, давления, температуры и режима эксплуатации.
При этом необходимо правильно понимать термин «безмасляный».
Он не обязательно означает, что во всей машине вообще нет масла.
Картер, подшипники, кривошипно-шатунный механизм и другие механические элементы компрессора могут иметь собственную систему смазки. Принципиально важно другое:
масло из системы смазки не должно подаваться в рабочую полость цилиндров и контактировать со сжимаемым газом.
Это принципиальное отличие от маслосмазываемого поршневого компрессора.
В наших моделях применяется 2 типа картеров:
Сухой картер — полностью без масла
где смазка подшипников и кривошипно-шатунного механизма производится не обычным жидким маслом, с специальной смазкой.
Картер без жидкой смазки кривошипно-шатунного механизма
Смазка для кислородного компрессора
Это особенно актуально для безмасляных поршневых компрессоров для сжатия кислорода О2 (кислородных компрессоров).
Компрессор для кислорода
Мокрый картер
В компрессоре с этой конструкцией картер, подшипники, кривошипно-шатунный механизм и другие механические элементы компрессора имеют собственную систему смазки с помощью жидкой смазки.
Однако полость сжатия отделена и чаще всего имеет специальное пространство — фонарь, которое продувается воздухом или азотом, чтобы исключить попадание паров масла в полость сжатия.

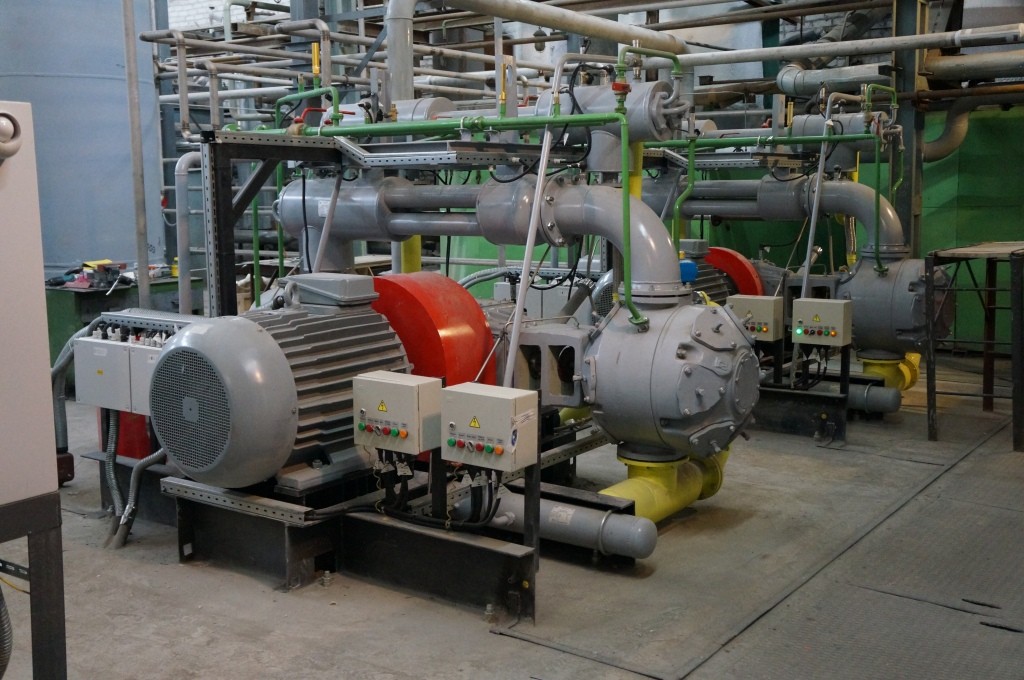

Пример такого компрессора на фото ниже.
Что входит в стандартный комплект поставки?
В стандартный комплект поставки входят:
- компрессорный блок — компрессор;
- электродвигатель;
- рама;
- межступенчатые охладители;
- конечный охладитель;
- сепараторы;
- автоматические дренажи;
- фильтры;
- трубопроводы;
- запорная арматура — обычно это опция;
- обратный клапан;
- предохранительные клапаны;
- датчики давления и температуры;
- система охлаждения;
- частотный преобразователь — обычно это опция и зависит от потребления газа;
- ресиверы;
- шумоизолирующий кожух — опция;
- панель управления с системой автоматического управления.
Более точная комплектация определяется конкретной задачей вашего производственного цикла.
На что обратить внимание когда подбираешь поршневой безмасляный компрессор?
Мы постоянно сталкиваемся с запросами примерно следующего вида:
«Нужен безмасляный компрессор на 100 бар».
Но этого недостаточно для подбора.
Для начала нам необходимы четыре основных параметра:
1. Газ
Что необходимо сжимать?
Воздух / N₂ / H₂ / He / Ar / CO₂ / CH₄ / другой газ
2. Давление на входе
Например:
атмосферное / 5 / 10 / 20 / 30 бар изб.
3. Давление на выходе
Например:
40 / 100 / 200 / 300 бар изб.
4. Производительность
Например:
10 / 50 / 100 / 500 / 1000 Нм³/ч
Для первой итерации и примерного понимания бюджета, сроков поставки и других основных параметров этого будет достаточно.
После этого необходимо уточнить:
- температуру газа;
- состав и чистоту;
- влажность;
- режим эксплуатации;
- количество часов работы в год;
- допустимую утечку;
- требования к материалам;
- требования по взрывозащите;
- место установки;
- температуру окружающей среды;
- доступность охлаждающей воды;
- требования к автоматизации.
и после этого можно переходить к подписанию договора поставки.
Кратко технические характеристики для понимания модельного ряда указаны ниже.
Отдельно отмечу, что
В таблицах указана лишь общая информация.
Каждая модель компрессора имеет до 10 модификаций, указать которые нет возможности.
Для точного подбора нужной модели отправьте заявку в произвольной форме.
Мы выпускаем компрессоры под индивидуальную задачу в зависимости от требований, которые есть в производственном процессе.
Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.
| Модель | Q | Давление | Мощность | Габариты | Вес |
| Нм3/ч | Бар / Атм
(изб) |
кВт | мм | кг | |
| КСВД 6/40 (1) | 6 | 40 | 4,0 | 975х475х605 | 75 |
| КСВД 6/4.5-150 (1) | 6 | 150 | 4,0 | 975х475х605 | 100 |
| КСВД 10/1-5-ПУ (1) | 10 | 5 | 3,0 | 1000х600х750 | 125 |
| КСВД 10/4-40 (1) | 10 | 40 | 3,0 | 1000х600х750 | 125 |
| КСВД 12/3-300 (1) | 12 | 300 | 4,0 | 975х475х605 | 170 |
| КСВД 12/1-40 (1) | 12 | 40 | 4,0 | 975х475х605 | 115 |
| КСВД 12/5-150 (1) | 12 | 150 | 4,0 | 975х475х605 | 115 |
| КСВД 12/300 (1) | 12 | 300 | 4,0 | 975х475х605 | 115 |
| КСВД 12.9/330 (1) | 12.9 | 330 | 4,0 | 850х450х635 | 100 |
| КСВД 12.9/330 (1) | 12.9 | 330 | 4,0 | 890х600х840 | 145 |
| КСВД 15/300 (1) | 15 | 300 | 5,5 | 975х475х605 | 115 |
| КСВД 15.9/330 (1) | 15.9 | 330 | 5,5 | 850х450х635 | 110 |
| КСВД 15.9/330 (1) | 15.9 | 330 | 5,5 | 890х600х840 | 155 |
| КСВД 18/300 (1) | 18 | 300 | 5,5 | 950х688х835 | 190 |
| КСВД 18/330 (1) | 18 | 330 | 7,5 | 890х600х840 | 165 |
| КСВД 36/330 (1) | 36 | 330 | 15 | 1020х790х1520 | 440 |
| КСВД 40/300 (1) | 40 | 300 | 15 | 1370х925х1100 | 450 |
| КСВД 42/330 (1) | 42 | 330 | 18,5 | 1020х790х1520 | 470 |
| КСВД 46/300 | 46 | 300 | 18,5 | 1290x870x770 | 750 |
| КСВД 52/300 | 52 | 300 | 18,5 | 1560x880x770 | 750 |
| КСВД 58/300 | 58 | 300 | 22 | 1560x880x770 | 750 |
| КСВД 62/300 | 62 | 300 | 30 | 1290x870x770 | 750 |
| КСВД 67/300 | 67 | 300 | 30 | 1560x880x770 | 750 |
| КСВД 78/300 | 78 | 300 | 37 | 1290x870x770 | 750 |
| КСВД 90/300 (1) | 90 | 300 | 37 | 1800х950х1250 | 1050 |
| КСВД 120/300 (1) | 120 | 300 | 45 | 1800х950х1250 | 1200 |
| КСВД 130/300 | 130 | 300 | 45 | 1823х1010х1325 | 1650 |
| КСВД 155/300 | 155 | 300 | 55 | 1823х1010х1325 | 1650 |
| КСВД 150/300 (1) | 150 | 300 | 55 | 2300х1300х1500 | 1550 |
| КСВД 180/300 (1) | 180 | 300 | 55 | 2300х1300х1500 | 1550 |
| КСВД 190/300 | 190 | 300 | 75 | 2484x1507x1597 | 2800 |
| КСВД 230/300 | 230 | 300 | 90 | 2484x1507x1597 | 2800 |
| КСВД 260/300 | 260 | 300 | 110 | 2484x1507x1597 | 2800 |
| КСВД 300/300 (1) | 300 | 300 | 110 | 3100х2000х1900 | 3750 |
| КСВД 480/300 (1) | 480 | 300 | 160 | 3100х2000х1900 | 3750 |
| КСВД 900/10-300 (1) | 900 | 300 | 110 | 3100х2000х1900 | 3750 |
| КСВД 1000/10-300 (1) | 1000 | 300 | 185 | 3320х2100х2000 | 8000 |
| КСВД 8000/40 (1) | 8000 | 40 | 250 | 3600х2100х2000 | 9500 |
(1) — воздушное охлаждение
доступны исполнения с ременным и прямым приводом, с жидкостным или воздушным охлаждением по запросу.
Дополнительное оборудование (осушители / фильтры)
Кроме компрессоров мы можем предложить:
- осушители высокого давления для глубокой осушки сжатого воздуха (т.р. до -55 С и ниже)
- фильтры для удаления масла до 0.003 мг/м3
Осушитель высокого давления для глубокой очистки сжатого воздуха до т.р. под давлением до -55 С и ниже
На этом все.
Все вопросы, связанные с подбором и покупкой (заказом) безмалсяных поршневых компрессоров для сжатия воздуха, азота и других инертных и взрывоопасных газов можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
С уважением,
Константин Широких
Также загляните в раздел Выполненные проекты — возможно, здесь вы найдете уже готовое решение под вашу задачу.
