Компрессоры для водорода (H2)

В разделе представлена информация по компрессорам для сжатия водорода.

Для заказа доступны:

• поршневые безмасляные компрессоры
• поршневые маслосмазываемые компрессоры (см. информацию далее по тексту)
• безмасляные мембранные компрессоры

Давления 1…1000 бар (0.1 … 100 МПа)

Производительность до 5000 Нм3/ч, бОльшие значения — по запросу.

Наша основная специализация — это разработка и производство компрессоров для сжатия водорода (Н2).

Это поршневые безмасляные и маслосмазываемые компрессоры модельного ряда Ковинт КСВД (Россия) и мембранные компрессоры Ковинт КСВД-М (Россия) в соответствии с ГОСТами и ПБ для предприятий Росатома, Роскосмоса, нефте- газо- добывающих / перерабатывающих производств.

У нас сборочное производство в России, компрессоры имеют необходимую документацию по стандартам ЕСКД и работают без поломок от одного технического обслуживания до другого.

Итак…

Какой компрессор для водорода выбрать?

Правильного ответа нет — всё зависит от задачи.

Если кратко, то:

• Газовые смеси с водородом (Н2) 1…50% и более, давления до 50…100 бар изб., нет особых требований к чистоте – могут подойти или поршневой маслосмазываемый компрессор или поршневой безмасляный.
• Если водород 50% — 90%, не допускается масло, давления до 50…100 бар изб. и производительности от 100 Нм3/ч и более – тогда поршневые безмасляные компрессоры.
• Если водород 99%…99.9999% — давления 100 – 400 – 1000 бар изб. и относительно небольшие производительности 5…10…50…100 Нм3/ч – это только мембранные безмасляные компрессоры.

Подробнее смотрите в конце страницы – раздел Вопросы/Ответы.

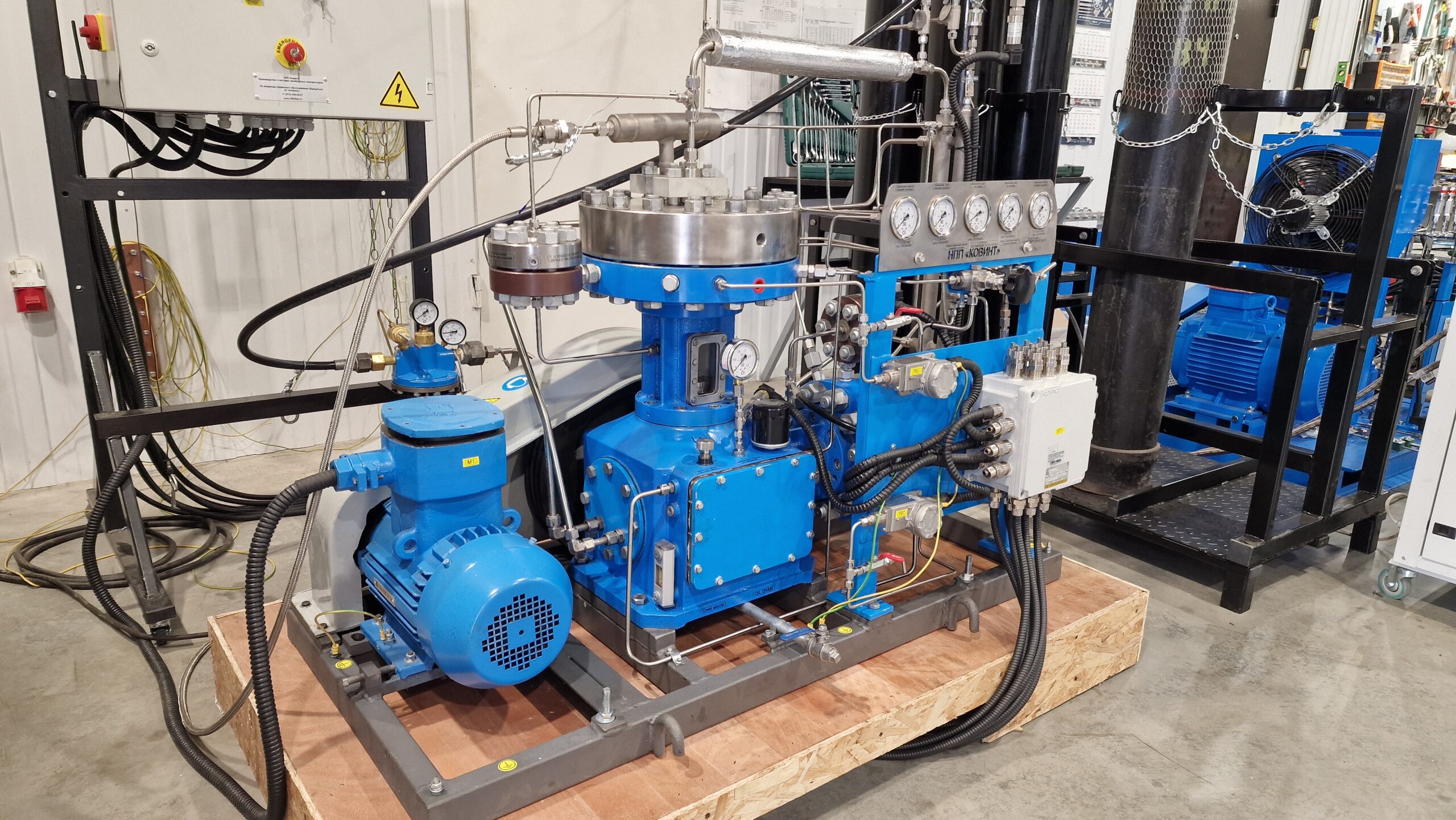

Примеры исполнения:

а также:

Почему для водорода обычный компрессор не подходит?

Не вздумайте использовать обычный компрессор. Я знаю случаи, когда обычный воздушный компрессор использовали для сжатия метана.

Не повторяйте этот трюк с водородом.

Водород имеет особенности:

• высокая проникающая способность водорода;
• водородное охрупчивание металлов;
• утечки через уплотнения;
• загрязнение маслами;
• пожаро- и взрывоопасность.

Именно поэтому для большинства задач высокого давления применяются или поршневые, или мембранные компрессоры во взрывозащищенном исполнении.

Где используются наши водородные компрессоры?

Примерно 70% выпускаемой нами продукции – это компрессоры для сжатия водорода. Мы обеспечиваем потребности для следующих направлений:

• электролизеры
• водородные заправочные станции
• производство аммиака
• химическая промышленность
• нефтепереработка
• металлургия
• энергетика
• лаборатории
• испытательные стенды
• хранение водорода
• транспортировка
• системы рекуперации водорода

Вот лишь несколько проектов.

Проект №1

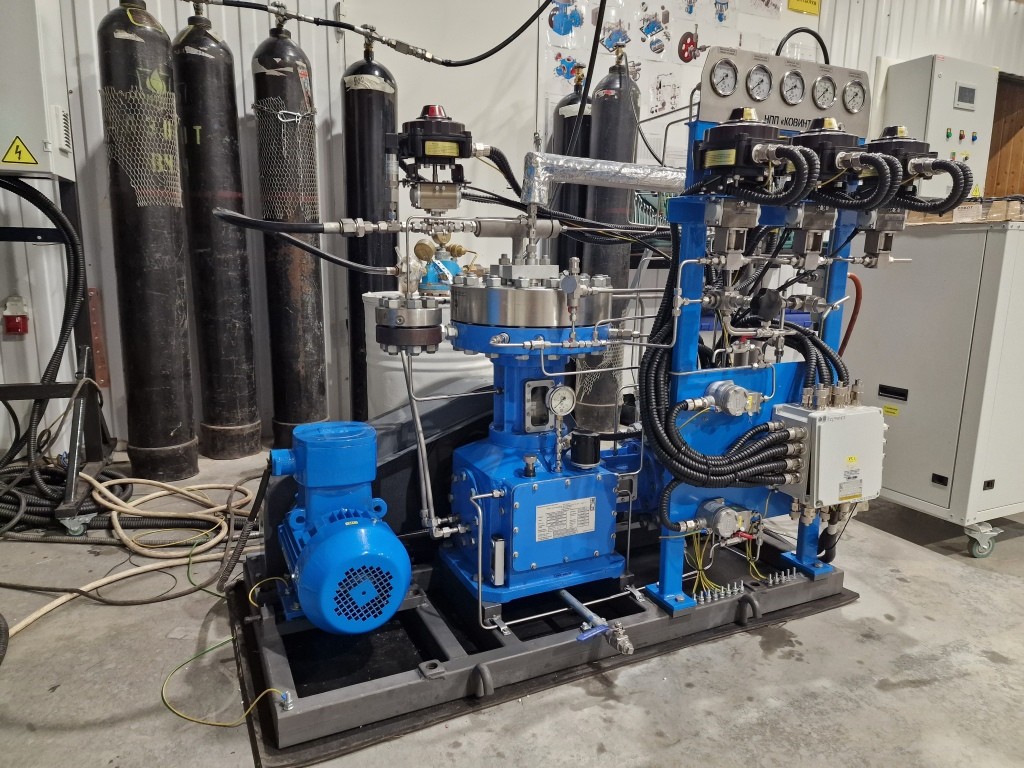

Компрессор для водорода (Н2) – заправка водородом баллонов высокого давления на 400 бар изб (40 МПа изб).

Водород поступает от щелочного электролизера.

Тип компрессора: Мембранный безмасляный с полуавтоматической работой

Производительность 5 Нм3/ч

Давление 5 → 400 бар изб.

Читать об этом проекте подробнее …

Проект №2

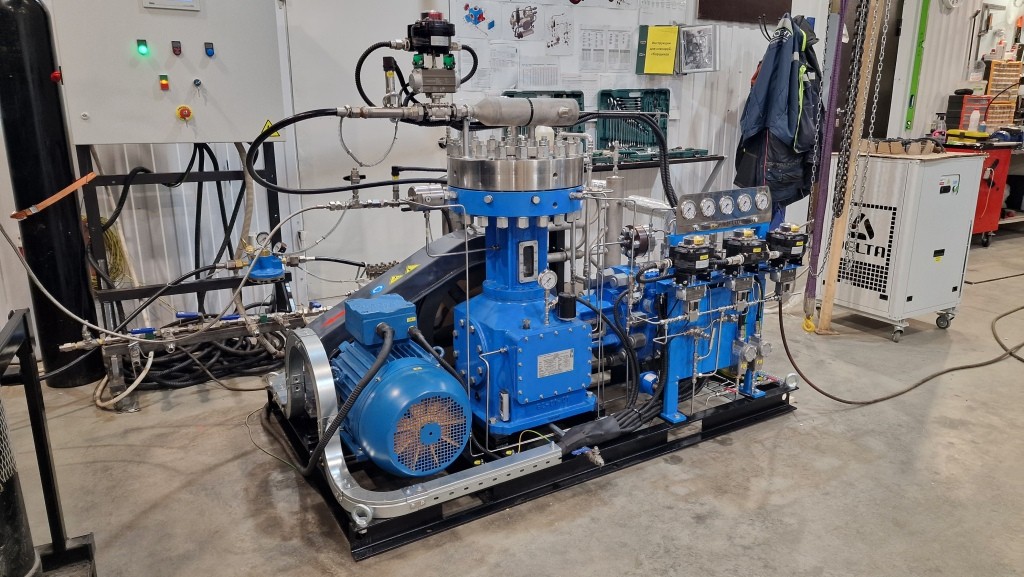

Компрессор для водорода (Н2) – заправка водородом баллонов высокого давления на 400 бар изб (40 МПа изб).

Водород поступает от щелочного электролизера.

Тип компрессора: Мембранный безмасляный с полностью автоматической работой

Производительность 50 Нм3/ч

Давление 10 → 400 бар изб.

Читать об этом проекте подробнее …

Проект №3

Компрессор для водорода (Н2) – циркуляционный компрессор водорода или компрессор для рекуперации водорода.

Водород используется при производстве изопропилового спирта. После реакции водород высасывается компрессором и потом подается в резервуар, откуда снова направляется в производственный цикл.

Тип компрессора: Мембранный безмасляный с полностью автоматической работой

Производительность 620 Нм3/ч

Давление 34 → 37 бар изб.

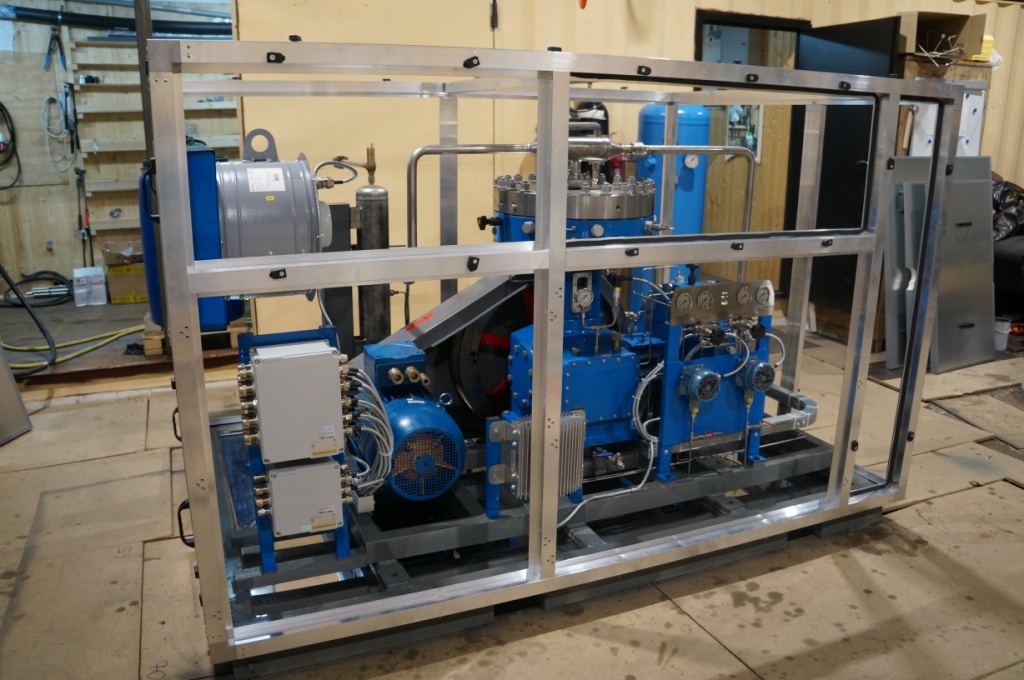

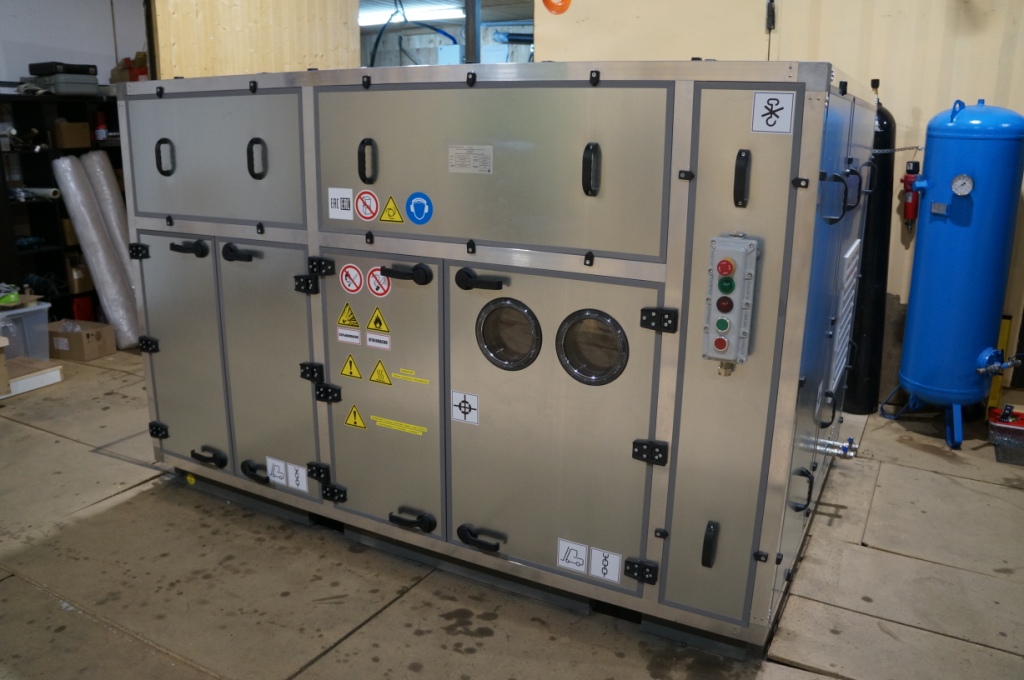

этот же компрессор в кожухе:

Читать об этом проекте подробнее …

Больше проектов смотрите в разделе Выполненные проекты.

Далее расскажу про доступные варианты и покажу технические характеристики для общего понимания модельного ряда.

Начну с мембранных компрессоров для водорода.

Мембранные компрессоры

Мембранные компрессоры применяются для сжатия чистого и сверхчистого водорода 99%…99.9999%.

Давления 10…100…400…1000 бар изб.

Производительности 1…5…10…50…100 Нм3/ч и более.

Также эти компрессоры часто применяются для сжатия водородосодержащих газов, где не допускаются примеси масла при сжатии.

По мембранным компрессорам у нас есть отдельный сайт Мембранные компрессоры и страница Мембранные компрессоры для водорода.

В таблицах ниже размещена общая информация с техническими характеристиками водородных компрессоров модельного ряда Ковинт КСВД-М.

Вообще, мы перекрываем широкий диапазон давления/производительности.

Давление на входе 0…1000 бар изб.

Давление на выходе 0.5…400…1000 бар изб.

Производительность 1…1000 Нм3/ч и более.

Отдельно отмечу, что

В таблицах указана лишь общая информация.

Каждая модель компрессора имеет до 30 модификаций, указать которые нет возможности.

Для точного подбора нужной модели отправьте в наш адрес запрос в произвольной форме с указанием сжимаемого газа, давления на входе, давления на выходе, производительности компрессора.

Что нужно для подбора компрессора?

Выбор компрессора зависит всего от трех основных параметров:

• давление газа на входе;
• требуемое давление на выходе;
• необходимая производительность.
• чистота газа

Сообщите нам эти параметры, и мы подготовим предварительное решение четко под требования. Не ориентируйтесь на таблицы, эта информация предоставлена лишь для понимания ширины модельного ряда.

ОТПРАВИТЬ ЗАЯВКУ

Таблица с техническими характеристиками:















Мембранные компрессоры сверх-высокого давления до 4000 бар изб.





Идем далее…

Поршневые безмасляные компрессоры для сжатия водорода

Поршневые компрессоры тоже имеют место быть и применяются для сжатия водорода и водородосодержащих газов с содержанием водорода 1…5….50…90%.

Давления 3…5…50…100 бар изб.

Производительности 50…100…1000 Нм3/ч и более.

Эти компрессоры применяются там, где не требуется сверх герметичность или особая чистота, при этом примеси масла при сжатии нежелательны.

Что нужно для подбора компрессора?

Выбор компрессора зависит всего от трех основных параметров:

• давление газа на входе;
• требуемое давление на выходе;
• необходимая производительность.
• чистота газа

Сообщите нам эти параметры, и мы подготовим предварительное решение четко под требования. Не ориентируйтесь на таблицы, эта информация предоставлена лишь для понимания ширины модельного ряда.

ОТПРАВИТЬ ЗАЯВКУ

Таблица с техническими характеристиками:



И еще один возможный вариант.

Поршневые маслосмазываемые компрессоры для сжатия водорода

Они применяются для сжатия водорода и водородосодержащих газов с содержанием водорода 1…5….50…90%.

Давления 100…400 бар изб.

Производительности 50…100…1000 Нм3/ч и более.

Эти компрессоры применяются там, где не требуется особая чистота, при этом примеси масла при сжатии допускаются.

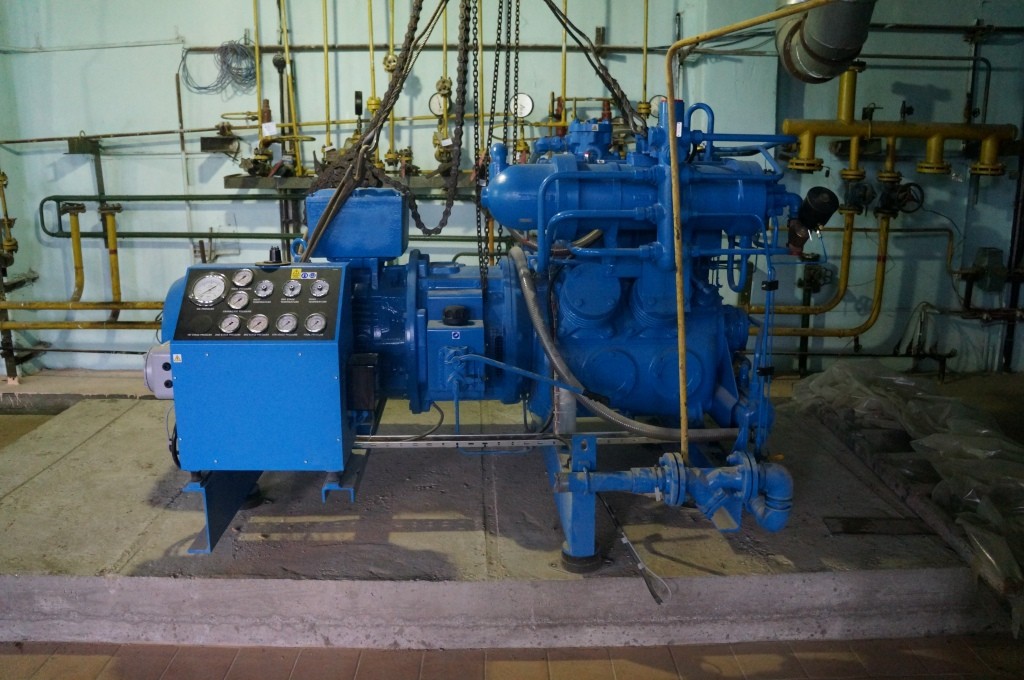

У нас тоже были и такие проекты.

и еще пример:

Таблицы с модельным рядом не выкладываю, но, повторю, выбор компрессора зависит всего от трех основных параметров:

• давление газа на входе;
• требуемое давление на выходе;
• необходимая производительность.
• чистота газа

Сообщите нам эти параметры, и мы подготовим предварительное решение четко под требования.

ОТПРАВИТЬ ЗАЯВКУ

Комплект поставки водородных компрессоров

Все наши компрессоры поставляются в трех вариантах.

Вариант №1

бюджетно / как можно дешевле

Понимаю, времена не простые.

Но не спешите покупать в Китае напрямую — 💯% вляпаетесь. Мы уже больше 4х лет катаемся по стране и ближнему зарубежью, восстанавливаем барахло и запускаем в работу.

Не верите? – пришлите нам запрос со словами «Хочу увидеть китайское барахло», и я вышлю вам в ответ ссылку на наши секретные видео, которые мы не публикуем в общем доступе.

Увидите такое, после чего Китай будете обходить стороной…

В общем, мы можем сами привезти вам компрессор в китайской сборке. Он будет дешевле. Но! – по крайней мере, мы привезем его от проверенного поставщика, разберем/соберем и поможем с запуском/сервисом/ремонтом + у нас есть гора запчастей на эти компрессоры.

Вы точно не пропадете!

Вариант №2

Стандартное исполнение ООО «Ковинт»

Сборка ООО «Ковинт» (Россия) нашими золотыми руками по нашему стандарту, который мы считаем оптимальным.

Комплект поставки стандартный (стандартное взрывозащищенное общепромышленное исполнение ООО «Ковинт» для «гражданских предприятий»):

• блок сжатия
• регулировка давления масла в цилиндрах – ручная (автоматическая регулировка – это опция)
• разгрузка компрессора при остановке (масляная и газовые линии) – ручная (автоматическая разгрузка – это опция)
• электродвигатель
• рама с 4мя отверстиями для крепления к полу
• манометры Росма (Россия) + дополнительный комплект в ЗИП
• датчик давления газа на входе
• датчик давления газа на выходе
• датчик давления масла в системе смазки
• клапан обратный
• предохранительный клапан после каждой ступени сжатия и на выходе газа из компрессора
• теплообменник «труба в трубе»
• датчик температуры газа на выходе
• реле давления для контроля разрыва мембраны
• трубопроводная обвязка
• электрическая обвязка «внутри» компрессора до клеммной коробки
• коробка клеммная
• панель управления для установки вне взрывоопасной зоны
• отдельный пост управления ПУСК/СТОП/АВАРИЙНАЯ ОСТАНОВКА с сигнальными лампами (устанавливается рядом с компрессором, поставляется отдельно)

Вариант №3

ПБ + Автоматическая работа

Комплект поставки ПБ + Автоматическая работа — дополнительно к стандартному исполнению добавляются:

• регулировка давления масла в цилиндрах – автоматическая (актуально для мембранных компрессоров)
• разгрузка компрессора при остановке (масляная и газовые линии) – автоматическая.
• отверстия для продувки в компрессоре не предусмотрены, продувка организовывается покупателем самостоятельно при монтаже компрессора
• клапан запорный пневмоуправляемый на входе газа в компрессор (нужна подача азота 7 бар)
• дополнительные датчики в соответствии с ПБ 03-598-03
• выполнение нормативных требований по ПБ и ГОСТ (в случае возможности их выполнения)

Возможные дополнительные опции:

• краны вх/вых газа с классом герметичности А.
• обезжиривание на площадке покупателя после проведения монтажа перед вводом в эксплуатацию.
• тестирование гелиевым течеискателем перед вводом в эксплуатацию.
• замкнутая система охлаждения с помощью чиллера

и любой другой каприз за ваши деньги 😊

Примечание о ПБ 03-598-03

Да, ПБ 03-598-03 отменили.

Но ничего взамен не предложили.

Мы продолжаем ориентироваться на этот нормативный документ и предлагаем компрессоры в комплектации согласно ПБ 03-598-03, чтобы при приемке оборудования на вашей площадке у нас у всех не возникало ненужных вопросов или споров по комплектации.

В завершение…

Мы поставляем полностью готовые компрессорные установки для сжатия водорода (Н2) с системой автоматического управления, системой охлаждения, контрольно-измерительными приборами и всей необходимой документацией в соответствии с законодательством Российской федерации.

Вам не придется ничего доделывать / переделывать самому!

На этом всё.

Все вопросы, связанные с подбором и покупкой (заказом) компрессоров для водорода (Н2) можно задать через форму обратной связи на странице Контакты (ссылка ниже).

Мы ответим в течение одного рабочего дня.

ОТПРАВИТЬ ЗАЯВКУ

С уважением,

Константин Широких



P.S. Вопросы/Ответы

Постараюсь ответить на самые распространенные вопросы.

Если не нашли свой вопрос/ответ, то можете воспользоваться поиском или отдельной страницей Вопросы/Ответы по компрессорам для сжатия водорода.

Почему для водорода нельзя использовать обычный воздушный компрессор?

Водород имеет очень маленький размер молекулы, легко проникает через уплотнения и требует специальных материалов. Большинство воздушных компрессоров не рассчитаны на безопасную и долговременную работу с водородом. Также обычные компрессоры не имеют взрывозащиту.

Что такое мембранный компрессор для водорода?

Мембранный компрессор — это компрессор объемного действия, в котором изменение объёма рабочей камеры осуществляется циклически колеблющимися мембранами. Такая конструкция исключает контакт газа с маслом и обеспечивает высокую чистоту и герметичность.

Какое максимальное давление можно получить?

Поршневые компрессоры сжимают водород до 400 бар изб. примерно.

Мембранные – до 1000 бар изб.

Какая производительность доступна?

От 1 Нм3/ч до 1000…2000…5000 Нм3/ч и более в зависимости от давления на всасывании.

Какой чистоты водород получается после компрессора?

Мембранные компрессоры для водорода не загрязняют газ маслом и позволяют сохранить чистоту газа – какой газ получили на всасывание, такой же чистый газ получили на нагнетании.

С поршневиками безмасляными чуть сложнее – может быть «подсос» кислорода из атмосферы.

Можно ли работать с водородом после электролизера?

Можно и нужно. Электролизер – источник водорода с давлением от 5 до 35 бар изб. для компрессора. Далее компрессор сжимает газ до требуемых значений 150…200…400…1000 бар изб.

Можно ли сжимать влажный водород?

Это зависит от условий эксплуатации. Во многих случаях перед компрессором рекомендуется установить систему осушки или подготовки газа. Требования определяются составом и параметрами газа.

Какие материалы используются?

Материалы деталей, контактирующих с водородом – нержавейка. Все элементы подбираются с учетом рабочего давления, температуры и требований к безопасности. При проектировании учитываются особенности работы с водородом и его влияние на материалы.

Какой срок службы мембран?

Ресурс мембран зависит от режима работы, давления и условий эксплуатации. При правильном подборе и соблюдении регламента обслуживания мембраны рассчитаны на длительную надежную работу.

У нас есть примеры наработки 7000 – 10 000 моточасов при работе с чистыми сухими газами.

Как часто проводится обслуживание?

Периодичность обслуживания определяется режимом эксплуатации и конструкцией компрессора. Наши специалисты предоставляют рекомендации по техническому обслуживанию для каждого проекта.

Можно ли изготовить компрессор по техническому заданию?

Да. Большинство водородных компрессоров разрабатываются индивидуально с учетом требований заказчика по производительности, давлению, составу газа, условиям эксплуатации и автоматизации.

Какие требования к помещению?

Требования зависят от категории помещения, рабочего давления и местных нормативов. При проектировании учитываются требования по вентиляции, безопасности и размещению оборудования.

Какие системы безопасности используются?

Компрессоры комплектуются системами контроля давления, температуры, аварийной защиты, датчиками состояния оборудования и другими средствами безопасности в соответствии с требованиями проекта.

Все электрические элементы имеют взрывозащищенное исполнение.

Какие сертификаты могут быть предоставлены?

Компрессорные станции модельного ряда Ковинт КСВД и Ковинт КСВД-М (Россия) имеют следующие сертификаты/декларации:

ТР ТС 010/2011 «О безопасности машин и оборудования»

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Сертификат соответствия ТР/ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Декларация соответствия ТР/ТС 010/2011 «О безопасности машин и оборудования» по форме 5д для опасных производственных объектов.

Как подобрать компрессор?

Для предварительного подбора достаточно сообщить четыре параметра: газ и его чистоту, давление на входе, требуемое давление на выходе и производительность. На основании этих данных мы подберем оптимальное техническое решение.

Смотрите также статью Как выбрать компрессор для водорода: полное руководство.

Есть еще много других вопросов.

Смотрите Вопросы/Ответы по водородным компрессорам.



P.P.S

Также загляните в раздел Выполненные проекты — здесь вы найдете примеры живых проектов для решения разных задач.
