Коллеги, привет!
Подготовил для вас материалы о компрессорах для заправки баллонов.
Читайте далее и узнаете:
- С чего начать выбор?
- Какие компрессоры бывают?
- Как правильно составить запрос, чтобы не ошибиться?
ну и дам каталог с компрессорами высокого давления для заправки баллонов.
С чего начать выбор?
Часто встречаю одну и ту же ошибку.
Начинают выбор с поиска, какой компрессор лучше. Или какой производитель лучше.
Однако, это ошибка.
Если мы подбираем компрессор для заправки баллонов, то единственное, о чем мы должны думать в самом начале — это время.
Время, за которое нам нужно заправить требуемое количество баллонов — это единственный важный критерий.
Очень подробно рассказал в видео ниже. Посмотрите, не пожалеете 💯!
Ниже пример…
Допустим, вам нужно заправить 2 пустых баллона по 40 литров каждый до 330 бар/атм изб.
В самом начале вам нужно для себя определить — сколько времени у вас есть на эту заправку?
30-60 минут?
Или же 4-8 часов?
Запомните!!! — чем меньше времени, тем больше должна быть производительность компрессора. А значит, дороже будет стоить компрессор.

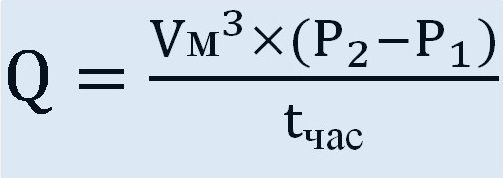

Используем простейшую формулу и посчитаем:
где
Q — производительность (Нм3/ч)
Vм3 — объем заполняемой емкости (м3)
P2 — максимальное / конечное рабочее давление в баллонах (бар или МПа изб)
P1 — начальное рабочее давление в баллонах (бар или МПа изб). Обычно равно «0», так как заправляемые баллоны, как правило, пустые.
tчас — время, за которое должны быть заправлены баллоны с начального давления до нужного вам значения (час)
Эта формула используется в тех случаях, когда вам необходимо выбрать производительность компрессора для заправки баллонов высокого давления.
Q = (2*0.04 м3)*(330 — 0)/1 час = 26.4 Нм3/ч
т.е. вам нужен компрессор с примерной производительность. 26-27 Нм3/ч и конечным давлением 330 бар/атм (изб).
Можно чуть меньше, но тогда чуть больше понадобится на заправку.

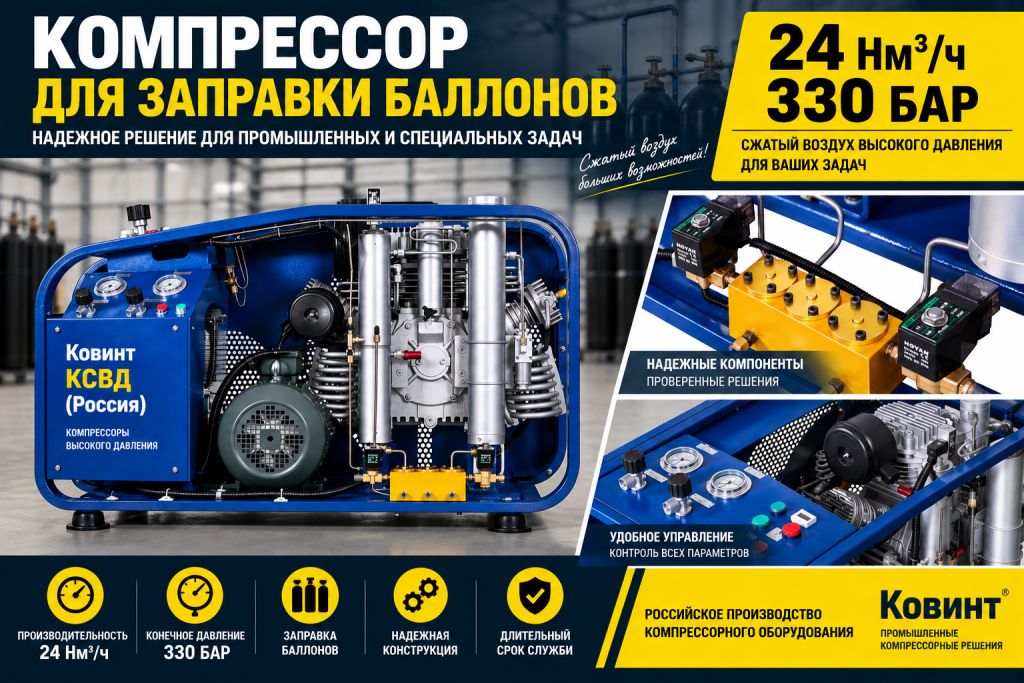

Ближайшая модель у нас — это 330 бар — 24 Нм3/ч:
Но!
Если дадите 4-6 часов, то вам спокойно подойдет малыш 6 Нм3/ч (100 л/мин) на 330 бар/атм.
Время заправки для описанной выше задачи — 4,4 часа примерно. И компрессор будет существенно дешевле.
Компрессор для дайвинга 6 Нм3/ч — 330 бар/атм
Надеюсь, пример понятен.
Если есть вопросы, пишите запрос
Идем дальше…
Какие компрессоры бывают?
Для заправки баллонов существует несколько типов компрессоров:
- поршневые маслосмазываемые компрессоры
- поршневые безмасляные компрессоры
- мембранные компрессоры для чистых сухих газов (азот, гелий, водород и т.д.)
не включаю сюда винтовые и центробежные / осевые компрессоры, т.к. если берем баллоны, то это как правило — высокое давление начиная от 30-40 бар/атм и в этой области идут в основном поршневые или мембранные компрессоры.
Поршневые маслосмазываемые компрессоры могут быть:
- для промышленного применения и круглосуточной работы
- для дайвинга
- для воздуха для дыхания (МЧС, пожарники и т.д.)
- небольшие лабораторные компрессоры
Небольшая производительность — 6…48 Нм3/ч — это, как правило, линейка компрессоров воздуха для дыхания, но также может использоваться и для промышленных целей с интервальной работой (1 час работы — 1 час отдыха).
Да, есть масло, но также в комплект поставки входят картриджи для очистки от примесей масла и подготовки сжатого воздуха.
Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С).
Всё, что выше 60 Нм/3ч — это промышленное исполнение, круглосуточная работа, заправка емкостей 24/7.
Фильтры и осушители доступны для заказа.
Компрессор 400 бар — 150 Нм3/ч
Идем далее…
Как правильно составить запрос, чтобы не ошибиться?
Для предварительного подбора достаточно сообщить:
газ → давление на входе → давление на выходе → производительность
Если у вас атмосферный воздух, то указываете только давление на выходе и производительность.
Крайне рекомендую ознакомиться с видео в начале и самостоятельно рассчитать производительность, которая вам нужна.
Для предварительного анализа цен и сопоставления производителей/поставщиков этого будет достаточно.
После этого на финальном этапе уже согласуете другие ключевые параметры.
Если сомневаетесь / затрудняетесь, то пишите нам. Мы поможем — 💯гарантирую.
ну и завершающий этап…
Каталог компрессоров Ковинт КСВД для заправки баллонов
Наша компания Ковинт (Россия) специализируется на разработке и производстве компрессоров высокого давления для воздуха и других технических газов в соответствии с ГОСТами и ПБ для как для частных предприятий, так и для предприятий Росатома, Роскосмоса, нефте- газо- добывающих / перерабатывающих производств.
У нас сборочное производство в России, Подбираем компрессорный блок, привод, охлаждение и автоматику, согласуем размещение оборудования и подключение к вашей системе.
Компрессоры имеют необходимую документацию по стандартам ЕСКД и работают без поломок от одного технического обслуживания до другого.
Таблица с общими характеристиками компрессоров модельного ряда Ковинт КСВД (поршневые маслосмазываемые и безмасляные компрессоры высокого давления для сжатия воздуха и технических газов).
В нашем модельном ряду есть компрессоры для сжатия:
- воздуха;
- азота (N₂);
- водорода (H₂);
- гелия (He);
- аргона (Ar);
- углекислого газа (CO₂);
- метана (CH₄);
- хладонов;
- других технических газов и газовых смесей.
Компрессор может работать как от атмосферного давления, так и в качестве дожимного компрессора — бустера, получая газ уже под давлением.
Отдельно отмечу, что
В таблицах указана лишь общая информация.
Каждая модель компрессора имеет до 30 модификаций, указать которые нет возможности.
Для точного подбора нужной модели отправьте в наш адрес запрос в произвольной форме с указанием сжимаемого газа, давления на входе, давления на выходе, производительности компрессора.
| Модель | Q | Давление | Мощность | Габариты | Вес |
| Нм3/ч | Бар/Атм | кВт | мм | кг | |
| КСВД 6/400 | 6 | 30..400 | 4 | 975х475х605 | 115 |
| КСВД 12/400 | 12 | 30..400 | 4 | 975х475х605 | 115 |
| КСВД 15/400 | 15 | 30..400 | 5.5 | 975х475х605 | 115 |
| КСВД 18/400 | 18 | 30..400 | 7.5 | 975х475х605 | 190 |
| КСВД 60/400 | 60 | 30..400 | 30 | 1800х1000х1250 | 1100 |
| КСВД 72/400 | 72 | 30..400 | 30 | 1800х1000х1250 | 1100 |
| КСВД 90/400 | 90 | 30..400 | 30 | 1800х1000х1250 | 1100 |
| КСВД 120/400 | 120 | 30..400 | 37 | 1800х1000х1250 | 1130 |
| КСВД 150/400 | 150 | 30..400 | 37 | 1800х1000х1250 | 1130 |
| КСВД 180/400 | 180 | 30..400 | 45 | 2350х1400х1500 | 1400 |
| КСВД 210/400 | 210 | 30..400 | 55 | 2350х1400х1500 | 1550 |
| КСВД 270/400 | 270 | 30..400 | 75 | 2350х1400х1500 | 1650 |
| КСВД 300/400 | 300 | 30..400 | 90 | 3150х2000х1950 | 4500 |
| КСВД 480/400 | 480 | 30..400 | 132 | 3150х2000х1950 | 4850 |
| КСВД 600/400 | 600 | 30..400 | 160 | 3200х2000х1950 | 5000 |
| КСВД 900/400 | 900 | 30..400 | 200 | 3200х2000х1950 | 5000 |
На этом всё.
Все вопросы, связанные с подбором и покупкой (заказом) компрессоров для заправки баллонов можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
С уважением,
Константин Широких
