Промышленные компрессоры для воздуха и других газов по ГОСТ/ПБ со вводом в эксплуатацию от завода — изготовителя. Поршневые компрессоры, безмасляные компрессоры и дожимные бустеры.
Не ломаются между техническим обслуживанием!
Коллеги,
в разделе представлен информация о компрессорах с конечным давлением до 50 бар (атм/атмосфер) или 5 МПа.
Производительность 6 … 1000 … 5000 Нм3/ч.
Это достаточно интересный диапазон давления, который используется для:
- промышленного воздуха среднего давления (от 15 до 100 бар);
- испытаний и опрессовки оборудования;
- испытательных стендов;
- технологических процессов;
- дожима воздуха из существующей сети;
- сжатия азота;
- сжатия аргона;
- сжатия гелия;
- сжатия водорода и других газов;
- подачи газа в технологическое оборудование;
- создания запаса сжатого воздуха или газа.
В зависимости от задачи мы можем предложить:
- поршневые маслосмазываемые компрессоры;
- поршневые безмасляные компрессоры;
- дожимные компрессоры — бустеры;
- мембранные компрессоры для технических газов;
- комплектные компрессорные станции.
Для предварительного подбора достаточно сообщить:
Газ → давление на входе → 50 бар → производительность
Все компрессоры поставляются в двух вариантах: стандартное общепромышленное исполнение и исполнение в соответствии с ГОСТ и ПБ с необходимыми сертификатами ТР/ТС в соответствии с действующим законодательством.
Мы можем подобрать решение под любую задачу!
Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.
Немного теории…
50 бар — это сколько?
Давление 50 бар приблизительно соответствует:
50 бар ≈ 50 атм/атмосфер ≈ 5 МПа
Самые популярные решения представлены ниже по разделу.
Компрессоры 50 бар / атм
для сжатия промышленного воздуха
В линейке нашего оборудования есть поршневые маслосмазываемые и поршневые безмасляные компрессоры, которые производят воздух для различных технологических процессов:
- технологические испытания;
- испытательные стенды;
- проверка оборудования под давлением;
- испытание трубопроводов и отдельных компонентов;
- привод специализированного оборудования;
- технологические процессы, требующие воздуха повышенного давления;
- создание запаса воздуха высокого давления;
- специальные производственные установки.
Пример исполнения:
Воздух — 6 Нм3/ч — 50 бар/атм с фильтрацией
Воздух — 60 Нм3/ч — 50 бар/атм
и другие решения.
Смотрите раздел Выполненные проекты.
Таблица с техническими характеристиками доступных вариантов указана ниже.
Отдельно отмечу, что
В таблицах указана лишь общая информация.
Каждая модель компрессора имеет до 10 модификаций, указать которые нет возможности.
Для точного подбора нужной модели отправьте заявку в произвольной форме.
Мы выпускаем компрессоры под индивидуальную задачу в зависимости от требований, которые есть в производственном процессе.
Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.
| Модель | Q | Давление | Мощность | Габариты | Вес |
| Нм3/ч | Бар/Атм | кВт | мм | кг | |
| Ковинт КСВД 6/50 | 6 | 50 | 3 | 975х475х605 | 100 |
| Ковинт КСВД 12/50 | 12 | 50 | 4 | 975х475х605 | 115 |
| Ковинт КСВД 15/50 | 15 | 50 | 5.5 | 975х475х605 | 115 |
| Ковинт КСВД 18/50 | 18 | 50 | 7.5 | 975х475х605 | 190 |
| Ковинт КСВД 60/50 | 60 | 50 | 30 | 1800х1000х1250 | 1100 |
| Ковинт КСВД 72/50 | 72 | 50 | 30 | 1800х1000х1250 | 1100 |
| Ковинт КСВД 90/50 | 90 | 50 | 30 | 1800х1000х1250 | 1100 |
| Ковинт КСВД 120/50 | 120 | 50 | 37 | 1800х1000х1250 | 1130 |
| Ковинт КСВД 150/50 | 150 | 50 | 37 | 1800х1000х1250 | 1130 |
| Ковинт КСВД 180/50 | 180 | 50 | 45 | 2350х1400х1500 | 1400 |
| Ковинт КСВД 210/50 | 210 | 50 | 55 | 2350х1400х1500 | 1550 |
| Ковинт КСВД 270/50 | 270 | 50 | 75 | 2350х1400х1500 | 1650 |
| Ковинт КСВД 300/50 | 300 | 50 | 90 | 3150х2000х1950 | 4500 |
| Ковинт КСВД 480/50 | 480 | 50 | 132 | 3150х2000х1950 | 4850 |
| Ковинт КСВД 600/50 | 600 | 50 | 160 | 3200х2000х1950 | 5000 |
Идем далее…
Компрессоры 50 бар средней и большой производительности (60 — 1000 м3/ч)
для сжатия воздуха
Для предприятий Росатома, Роскосмоса, нефте- и газодобывающего сектора и т.д. мы рекомендуем наше специальное исполнение компрессоров в соответствии с ПБ/ГОСТами.
Каким бы крутым и хорошим не был немецкий/американский компрессор, без дополнительной доработки конструкции и документации его нельзя эксплуатировать в России.
У нас запущено свое собственное сборочное производство поршневых маслосмазываемых и безмасляных компрессоров модельного ряда Ковинт КСВД до 50 бар, а также мембранных компрессоров модельного ряда Ковинт КСВД-М для сжатия воздуха и других инертных, взрывоопасных газов.
При этом мы используем поршневые и мембранные блоки производства Великобритания, Германия или Китай (на выбор покупателя).
Примеры исполнения
Пример исполнения поршневого блока компрессора с воздушным охлаждением и ременным приводом можно увидеть ниже:
Основа любого компрессора — блок сжатия поршневого типа. В компрессорах Ковинт КСВД до 50 — 400 бар (изб) применяются 4-х / 5-ти ступенчатые и 4 / 5 / 6 цилиндровые блоки сжатия.
Блок сжатия компрессора 50 — 400 бар (изб) с воздушным охлаждением
А также пример блока сжатия компрессора 50 бар (изб) для воздуха с водяным охлаждением (блок сжатия в процессе сборки):
Блок сжатия компрессора 50 — 400 бар (изб) во время сборки на заводе-изготовителе
Примеры исполнения компрессоров 50 бар
На фотографиях ниже вы можете увидеть примеры исполнения компрессоров Ковинт КСВД для сжатия воздуха до 50 бар.

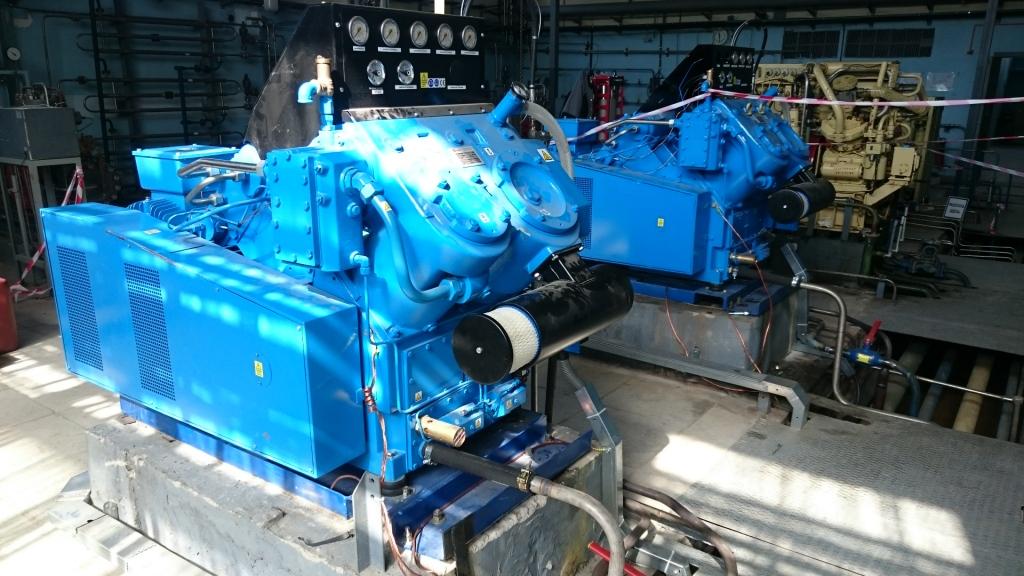

Компрессорная станция Ковинт КСВД 150/50 для сжатия воздуха. Производительность 150 Нм3/ч, давление 50 бар (изб) с водяным охлаждением
или модели с воздушным охлаждением:
Компрессорная станция Ковинт КСВД 150/50 (1) для сжатия воздуха до 300 бар с воздушным охлаждением
Компрессор для воздуха 50 бар (5 МПа)
Смотрите все примеры в разделе Выполненные проекты.
В таблицах ниже размещена общая информация с техническими характеристиками компрессоров высокого давления Ковинт КСВД с конечным давлением 100 бар.
Отдельно отмечу, что
В таблицах указана лишь общая информация.
Каждая модель компрессора имеет до 10 модификаций, указать которые нет возможности.
Для точного подбора нужной модели отправьте заявку в произвольной форме.
Мы выпускаем компрессоры под индивидуальную задачу в зависимости от требований, которые есть в производственном процессе.
Таблица с характеристиками компрессоров 50 бар (изб) модельного ряда Ковинт КСВД (поршневые маслосмазываемые компрессоры высокого давления для сжатия воздуха и технических газов):
|
Модель |
Q |
Давление |
Мощность |
Габариты |
Вес |
|
Нм3/ч |
бар (изб) |
кВт |
мм |
кг |
|
| Ковинт КСВД 12/50 (1) |
12 |
50 |
4,0 |
975х475х605 |
115 |
| Ковинт КСВД 15/50 (1) |
15 |
50 |
5,5 |
975х475х605 |
115 |
| Ковинт КСВД 18/50 (1) |
18 |
50 |
7,5 |
950х688х835 |
190 |
| Ковинт КСВД 40/50 (1) |
40 |
50 |
15 |
1370х925х1100 |
450 |
| Ковинт КСВД 46/50 |
46 |
50 |
18,5 |
1290x870x770 |
750 |
| Ковинт КСВД 52/50 |
52 |
50 |
18,5 |
1560x880x770 |
750 |
| Ковинт КСВД 58/50 |
58 |
50 |
22 |
1560x880x770 |
750 |
| Ковинт КСВД 62/50 |
62 |
50 |
30 |
1290x870x770 |
750 |
| Ковинт КСВД 67/50 |
67 |
50 |
30 |
1560x880x770 |
750 |
| Ковинт КСВД 78/50 |
78 |
50 |
37 |
1290x870x770 |
750 |
| Ковинт КСВД 90/50 (1) |
90 |
50 |
37 |
1800х950х1250 |
1050 |
| Ковинт КСВД 120/50 (1) |
120 |
50 |
45 |
1800х950х1250 |
1200 |
| Ковинт КСВД 130/50 |
130 |
50 |
45 |
1823х1010х1325 |
1650 |
| Ковинт КСВД 155/50 |
155 |
50 |
55 |
1823х1010х1325 |
1650 |
| Ковинт КСВД 150/50(1) |
150 |
50 |
55 |
2300х1300х1500 |
1550 |
| Ковинт КСВД 180/50 (1) |
180 |
50 |
55 |
2300х1300х1500 |
1550 |
| Ковинт КСВД 190/50 |
190 |
50 |
75 |
2484x1507x1597 |
2800 |
| Ковинт КСВД 230/50 |
230 |
50 |
90 |
2484x1507x1597 |
2800 |
| Ковинт КСВД 260/50 |
260 |
50 |
110 |
2484x1507x1597 |
2800 |
| Ковинт КСВД 300/50 (1) |
300 |
50 |
110 |
3100х2000х1900 |
3750 |
| Ковинт КСВД 480/50 (1) |
480 |
50 |
160 |
3100х2000х1900 |
3750 |
| Ковинт КСВД 900/10-50 (1) |
900 |
50 |
110 |
3100х2000х1900 |
3750 |
| Ковинт КСВД 1000/10-50 (1) |
1000 |
50 |
185 |
3320х2100х2000 |
8000 |
(1) — воздушное охлаждение
доступны исполнения с ременным и прямым приводом
Дополнительное оборудование (осушители / фильтры)
Кроме компрессоров мы можем предложить:
- осушители высокого давления для глубокой осушки сжатого воздуха (т.р. до -55 С и ниже)
- фильтры для удаления масла до 0.003 мг/м3
Осушитель высокого давления для глубокой очистки сжатого воздуха до т.р. под давлением до -55 С и ниже
На этом все.
Все вопросы, связанные с подбором и покупкой (заказом) компрессоров с конечным давлением 50 бар для сжатия воздуха, азота и других инертных и взрывоопасных газов можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
С уважением,
Константин Широких
Также загляните в раздел Выполненные проекты — возможно, здесь вы найдете уже готовое решение под вашу задачу.
