Промышленный компрессор Ковинт КСВД 42/200 для сжатия воздуха до 200 бар/атм (20 МПа изб).
42 Нм3/ч — 200 бар.
4 ступени / 4 цилиндра , воздушное охлаждение и ременной привод, круглосуточная работа без остановок.
Отличное решение для заправки баллонов до 200 бар на небольших производствах.
Технические характеристики
| Модель | Ковинт КСВД 42/200 |
| Рабочая среда | Воздух |
| Производительность | 42 Нм3/ч |
| Давление всасывания | Атмосферное |
| Давление (изб) | 200 бар/атм |
| Температура газа на выходе | Температура окружающей среды
+20 °C |
| Мощность | 15 кВт |
| Частота вращения компрессора | 810 об/мин |
| Напряжение / частота | 380 В / 50 Гц |
| Масса | 450 кг |
| Количество ступеней сжатия | 4 |
| Количество цилиндров | 4 |
| Тип привода | Ременной |
| Габариты (Д × Ш × В) | 1500 × 600 × 1030 мм |
| Система охлаждения | воздушная |
| Система управления | ПЛК и сенсорная панель |
| Длина кабеля | 3 м |
| Данные электродвигателя | 15 кВт · IP54 · 1470 об/мин |
Конструкция компрессора

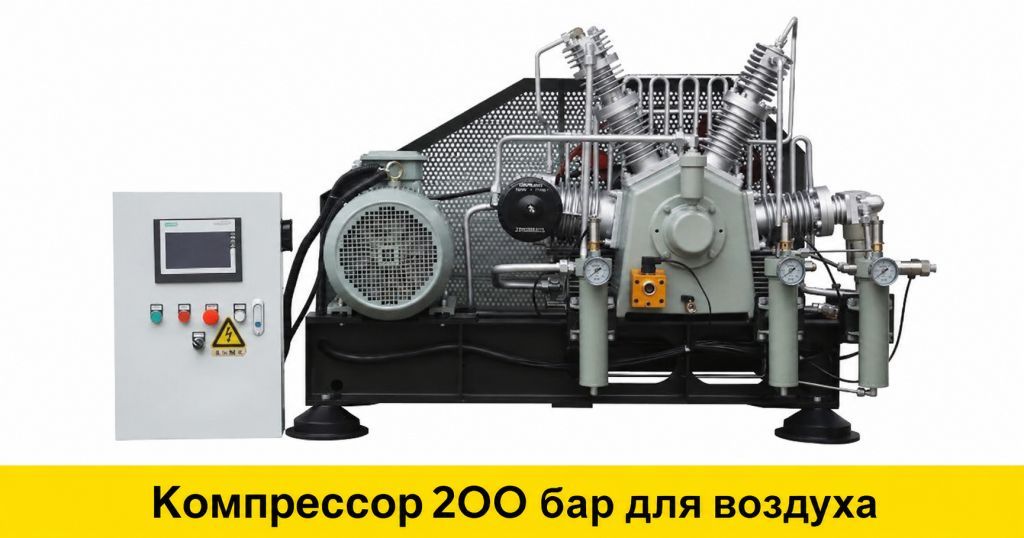

Компрессорная станция Ковинт КСВД 42/200 представляет собой промышленную компрессорную установку рамного исполнения.
На общей раме размещены четырехступенчатый поршневой блок, электродвигатель, ременной привод, система воздушного охлаждения и необходимые соединительные трубопроводы.
Компрессор оснащается электродвигателем мощностью 15 кВт со степенью защиты IP54. Частота вращения электродвигателя составляет 1470 об/мин, частота вращения компрессорного блока — 810 об/мин.
Для подключения может использоваться электрическая сеть 380 В / 50 Гц.
Назначение компрессора
Компрессор предназначен:
1) для заправки баллонов техническим воздухом
2) для подачи сжатого воздуха 200 бар/атм (20 МПа) в специализированные установки
3) также может применяться для сжатия Азота (N2)
4) в некоторых случаях также может быть использован для сжатия метана (CH4), но после модернизации и установки взрывозащищенных элементов.
Очистка и осушка воздуха
Ковинт КСВД-М 42/200 является маслосмазываемым поршневым компрессором. Если технологический процесс предъявляет требования к остаточному содержанию масла, влаги или механических частиц, после компрессора необходимо установить соответствующую систему подготовки воздуха.
В зависимости от задачи компрессорная станция может быть дополнительно оснащена:
- фильтрами высокого давления;
- рефрижераторным осушителем высокого давления для осушения до +3 град.С
- адсорбционным осушителем высокого давления для осушения до -40…-55 град. С под давлением;
- ресиверами и баллонными рампами.
Требуемая степень очистки и точка росы определяются условиями технологического процесса.
На этом всё.
Все вопросы, связанные с подбором компрессорной станции Ковинт КСВД 42/200 или похожей модели, можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
