Мембранные компрессоры Burton Corblin десятилетиями использовались на российских предприятиях для сжатия водорода, азота, гелия, аргона, углекислого газа и других технических газов.
Значительная часть этих машин была поставлена ещё в 1970–1980-х годах.
Многие из них продолжают работать и сегодня, но возраст оборудования уже невозможно не учитывать: изнашиваются мембранные головки, клапаны, приводы, трубопроводы и системы управления.
Получение оригинальных запасных частей становится всё сложнее, а полноценная техническая поддержка со стороны европейского производителя фактически недоступна.
При этом, потребности производства не изменились, а у кого-то даже растут.
Как поступить — ремонтировать старый или искать замену? — я расскажу далее в этой статье…
Краткая справка о Burton Corblin
Burton Corblin — один из старейших производителей мембранных компрессоров в мире. История французского предприятия началась в 1916 году, когда инженер Анри Корблин изобрёл мембранный компрессор. Оборудование этой марки применялось для безмасляного и герметичного сжатия водорода, гелия, инертных, взрывоопасных, токсичных и радиоактивных газов. Впоследствии Burton Corblin вошла в состав группы Howden. Сегодня марка сохраняется в продуктовой линейке Howden, которая после ряда корпоративных приобретений входит в структуру Baker Hughes.
Старый компрессор можно ремонтировать. Но насколько долго?
Восстановление Burton Corblin может показаться более простым решением, чем покупка нового оборудования.
Однако очередной ремонт не устраняет основные проблемы:
- физический износ компрессора и его основных узлов;
- снижение производительности вследствие износа;
- устаревшая система управления и защиты;
- отсутствие гарантированных сроков поставки запасных частей;
- высокая стоимость оригинальных комплектующих;
- зависимость от поставок через третьи страны;
- неопределённость с гарантией и последующим сервисом.
В результате предприятие продолжает вкладывать средства в оборудование, остаточный ресурс которого всё равно остаётся неизвестным.
Есть и другой вариант — заказывать новый французский/немецкий/американский компрессор стоимостью в сотни тысяч долларов и организовывать его поставку через посредников.
Но вместе с высокой ценой заказчик получает валютные, логистические и санкционные риски, а также сложный вопрос: кто будет отвечать за гарантийное обслуживание и техническую поддержку оборудования в России?
Современная замена Burton Corblin от компании «Ковинт»
Мы предлагаем не бесконечное восстановление устаревшего компрессора, а подбор и изготовление современного мембранного компрессора под параметры существующей технологической установки.
Вот несколько примеров…
Водород (Н2) — 62 Нм3/ч — 100 бар/атм

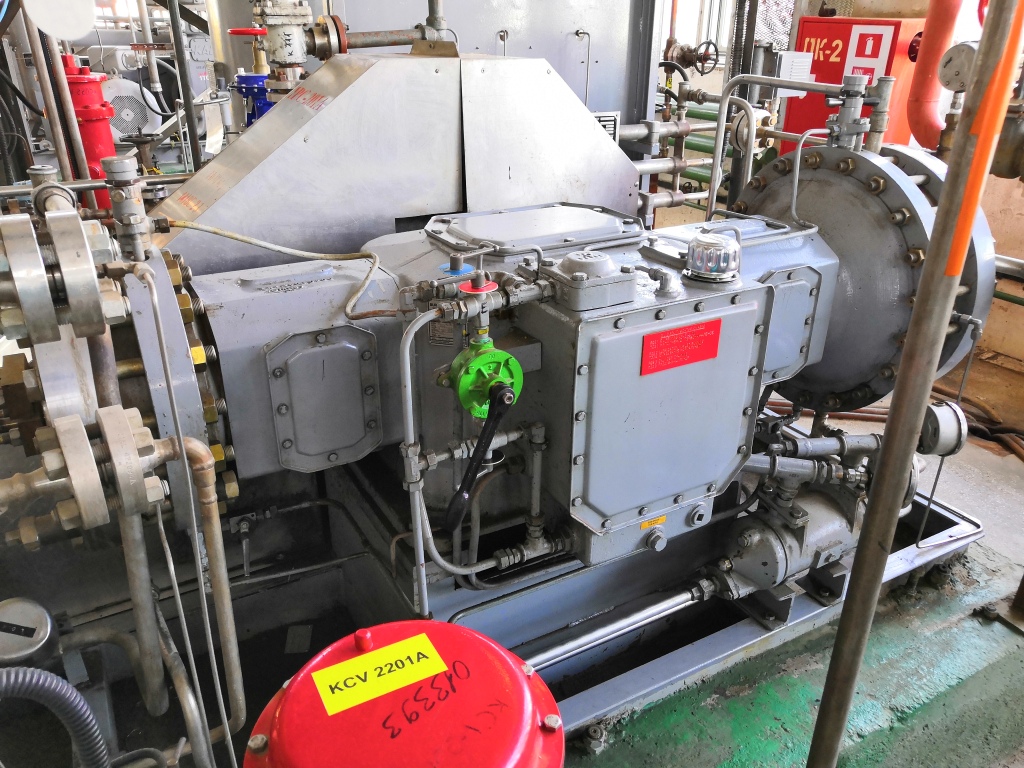

Один из мембранных компрессоров Burton Corblin, модель D 123 HG 5-16 для водорода на 100 бар/атм (1989 года выпуска)
Компрессор Burton Corblin
Компрессор Burton Corblin
был заменен на нашу модель Компрессорная станция Ковинт КСВД-М 2-62/6-100-Н2 с давлением до 10.0 МПа (изб) / 100 бар/атм (изб) и производительностью 62 Нм3/ч:
Компрессор Ковинт КСВД-М 2-62/6-100-Н2 для водорода
Компрессор Ковинт КСВД-М 2-62/6-100-Н2 для водорода
Подробнее о проекте можете почитать на нашем специализированном сайте о мембранных компрессорах Компрессорная станция Ковинт КСВД-М 2-62/6-100-Н2
Водород (Н2) / Гелий (Не) — 10 Нм3/ч — 400 бар/атм
Компрессор 400 бар/атм — 10 Нм3/ч
Гелий (Не) — 5 Нм3/ч — 200 бар/атм
Компрессор 200 бар/атм — 5 Нм3/ч
Водород (Н2) / Гелий (Не) — 50 Нм3/ч — 400 бар/атм
Компрессор 400 бар/атм — 50 Нм3/ч
Новый компрессор подбирается с учётом:
- сжимаемого газа и его состава;
- давления на входе;
- требуемого давления нагнетания;
- необходимой производительности;
- температуры, влажности и чистоты газа;
- режима работы компрессора;
- требований к материалам проточной части;
- категории взрывозащиты;
- существующих коммуникаций и свободного места на объекте;
- требований к автоматизации и интеграции в АСУ ТП предприятия.
При необходимости мы адаптируем новый компрессор к существующей обвязке, фундаменту, системе охлаждения и электрическим сетям.
Это позволяет сократить объём изменений на объекте и упростить замену старого оборудования.
Для водорода, азота и других технических газов
Мембранные компрессоры Ковинт КСВД-М применяются там, где необходимо исключить контакт газа с маслом, сохранить его чистоту и обеспечить герметичность газового контура.
Мы подбираем решения для сжатия:
- водорода;
- азота;
- гелия;
- аргона;
- углекислого газа;
- монооксида углерода;
- кислорода — в специальном исполнении;
- взрывоопасных и токсичных газов;
- газовых смесей различного состава.
Количество ступеней, мощность привода, материалы мембран и уплотнений, система охлаждения, КИПиА и алгоритмы защиты определяются индивидуально для каждого проекта.
Новый компрессор на место старого — с минимальными изменениями на объекте
При замене компрессоров Burton Corblin необязательно полностью переделывать существующую компрессорную установку.
Мы можем спроектировать новый компрессор с учётом фактических размеров старого оборудования, расположения фундамента и существующих точек подключения.
Перед проектированием анализируются:
- габариты и посадочные размеры старого компрессора;
- расположение фундаментных отверстий;
- точки подключения входного и выходного газопроводов;
- подвод и отвод охлаждающей воды;
- электрические подключения;
- расположение кабельных трасс;
- доступное пространство для эксплуатации и технического обслуживания.
Раму нового компрессора можно изготовить таким образом, чтобы оборудование устанавливалось на существующий фундамент или на заранее согласованные посадочные точки. Вход и выход газа, контуры охлаждения и электрические подключения также можно расположить максимально близко к имеющимся коммуникациям.
Таким образом, старый Burton Corblin демонтируется, а новый компрессор устанавливается на его место без полной перестройки компрессорного помещения и технологической обвязки.
Перед монтажом проводится ревизия фундамента, трубопроводов и инженерных коммуникаций. Если их состояние соответствует требованиям нового оборудования, объём переделок будет минимальным.
При необходимости отдельные участки трубопроводов, крепления и точки подключения дорабатываются по согласованной схеме.
Это не просто подбор компрессора с похожими характеристиками.
Мы проектируем современное оборудование под параметры технологического процесса и одновременно учитываем существующую инфраструктуру предприятия, чтобы замена прошла быстрее, проще и с меньшими затратами.
Возможности компании «Ковинт»
ООО «Ковинт» специализируется на разработке и производстве оборудования для сжатия, транспортировки, очистки и хранения инертных, взрывоопасных и токсичных газов. Мы предлагаем решения с конечным давлением до 4000 бар, или 400 МПа изб.
В линейку оборудования входят:
- мембранные безмасляные компрессоры производительностью от 1 до 10 000 Нм³/ч и давлением нагнетания до 4000 бар;
- поршневые безмасляные компрессоры производительностью от 1 до 1500 Нм³/ч, а для отдельных проектов — до 10 000 Нм³/ч, с давлением нагнетания до 4000 бар;
- компактные поршневые маслосмазываемые компрессоры производительностью от 6 до 60 Нм³/ч и давлением до 400 бар;
- промышленные поршневые маслосмазываемые компрессоры производительностью от 60 до 10 000 Нм³/ч и давлением до 400 бар;
- системы осушки и фильтрации сжатого воздуха с точкой росы до −70 °C при атмосферном давлении и остаточным содержанием масла до 0,003 мг/м³;
- системы осушки и фильтрации промышленных газов;
- системы хранения газов на базе баллонов, сосудов и других типов ёмкостей.
Оборудование разрабатывается и изготавливается в соответствии с техническими условиями, применимыми ГОСТами и требованиями промышленной безопасности. Оно комплектуется понятной эксплуатационной документацией, а конструкция и система управления рассчитаны на надёжную работу с первого запуска до следующего планового технического обслуживания.
От типовых задач до нестандартных проектов
Мы помогаем решать как стандартные задачи — например, заправку баллонов водородом, гелием или азотом, — так и сложные проекты, для которых невозможно подобрать готовое серийное оборудование.
Мы практически никогда не отвечаем отказом, не разобравшись в задаче. Если проект находится в пределах наших компетенций, мы прорабатываем решение до получения технического результата. Если запрос объективно не соответствует нашей продуктовой линейке, честно сообщаем об этом и по возможности рекомендуем, к кому лучше обратиться.
Наша работа не заканчивается поставкой оборудования. Мы помогаем правильно подобрать, разместить, смонтировать, запустить и эксплуатировать компрессорную установку. Кроме того, мы регулярно публикуем практические материалы о компрессорах высокого давления и разбираем реальные технические ситуации.
Что необходимо для подбора замены Burton Corblin
Чтобы подготовить предварительное техническое предложение, направьте нам:
- Модель и фотографию заводской таблички установленного компрессора Burton Corblin.
- Фотографии компрессора, фундамента и существующей обвязки.
- Наименование и состав газа.
- Давление на входе и выходе.
- Требуемую производительность.
- Режим работы.
- Имеющуюся техническую документацию, паспорт или чертежи.
- Информацию о причинах замены и текущем состоянии оборудования.
Если часть данных отсутствует, мы поможем восстановить исходные параметры по сохранившейся документации, фотографиям и характеристикам технологического процесса.
Пора заменить старый Burton Corblin?
Необязательно продолжать ремонтировать компрессор, отработавший несколько десятилетий, или зависеть от дорогих и рискованных поставок из Европы.
Компания «Ковинт» предложит современный мембранный компрессор для замены Burton Corblin, рассчитанный под ваш газ, рабочие параметры и условия эксплуатации.
Пришлите нам модель старого компрессора, фотографию шильдика и требуемые параметры — мы проанализируем задачу и подготовим техническое предложение.
