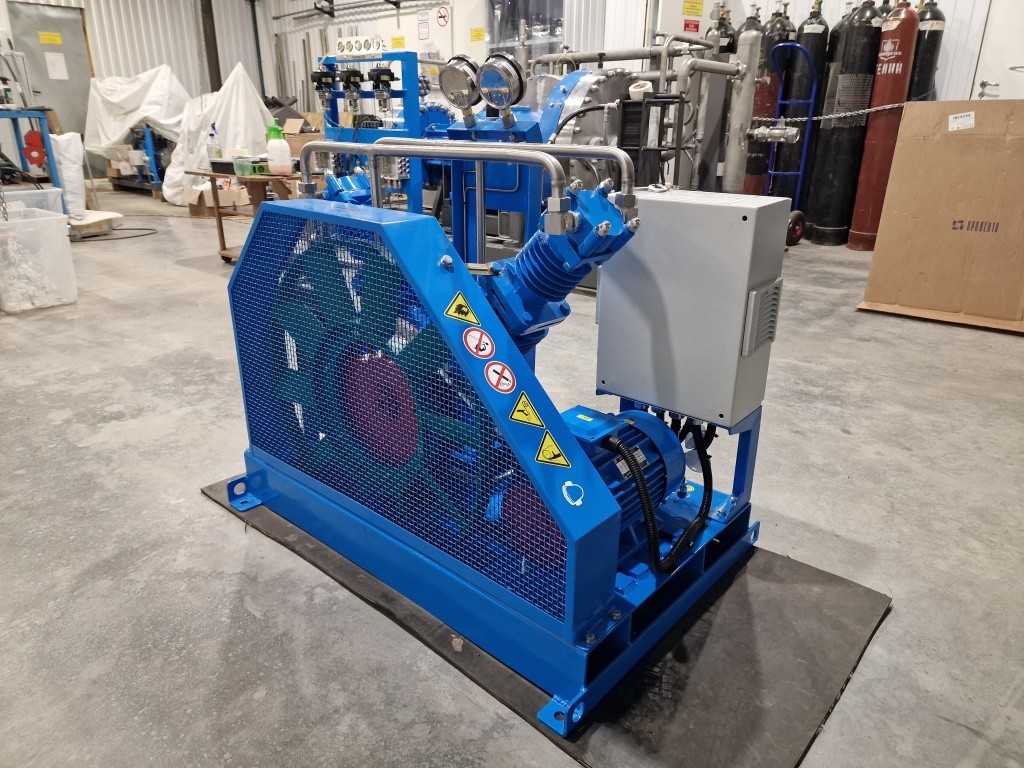

Компрессорная станция Ковинт КСВД 30/4-11-О2 (1) — поршневой безмасляный компрессор для сжатия кислорода (30 Нм3/ч, 1.1 МПа изб. (или 11 бар/атм изб)) с воздушным охлаждением.
Дата поставки: ноябрь 2024 г.
Краткое описание: поршневой безмасляный компрессор для сжатия кислорода (30 Нм3/ч, 1.1 МПа изб. (или 11 бар/атм изб)) с воздушным охлаждением для металлургического производства.
Кол-во: 2 шт.
Заказчик: металлургический завод — республика Беларусь.
Задача
Заказчик — металлургический завод из Беларуси.
В эксплуатации есть ряд установок, где используются компрессоры для кислорода, которые уже морально устарели.
В рамках тех. перевооружения задумались о замене устаревшего оборудования на современные аналоги.
В итоге по результатам поиска заказчик остановил выбор на наших компрессорных станциях.
Всего было поставлено 2 таких компрессора
Характеристики
| Модель | Ковинт КСВД 30/4-11-О2 (1) |
| Производитель | ООО «Ковинт» (Россия) |
| Тип компрессора | Поршневой безмасляный |
| Количество ступеней сжатия / цилиндров (шт.) | 1 / 2 |
| Режим работы | круглосуточный/непрерывный |
| Давление на всасывании расчетное (МПа изб) | 0.4 |
| Давление на всасывании рабочее (МПа изб) | 0.3 … 0.5 |
| Давление на нагнетании рабочее макс. (МПа изб) | 1.1 |
| Температура газа на всасывании (°С) | минус 10 … + 40 |
| Точка росы газа на всасывании под давлением (°С) | газ сухой |
| Производительность компрессора при расчетном давлении на всасывании (Нм3/ч) | 30 |
| Тип привода | ременной |
| Газ | О2 (99%) |
| Охлаждение | воздушное |
| Температура окружающей среды (°С) | + 5 … + 45 |
| Температура сжатого газа на выходе (°С) | + 25 к темп. окр. среды |
| Уровень шума на расстоянии 1 м (дБ) | ≤ 75 |
| Мощность главного электродвигателя номинальная 380/3/50Гц (кВт) | 3.0 |
| Частота вращения коленчатого вала (об/мин) | 600 |
| Частота вращения вала главного электродвигателя (об/мин) | 1430 |
| Класс защиты главного электродвигателя | IP55 |
| Рекомендуемое сечение кабеля | в соответствии с ПУЭ |
| Панель управления | в комплекте |
| Габариты ДхШхВ (мм) | 1020х750х1000 |
| Масса (кг) | 235 |
Техническое описание

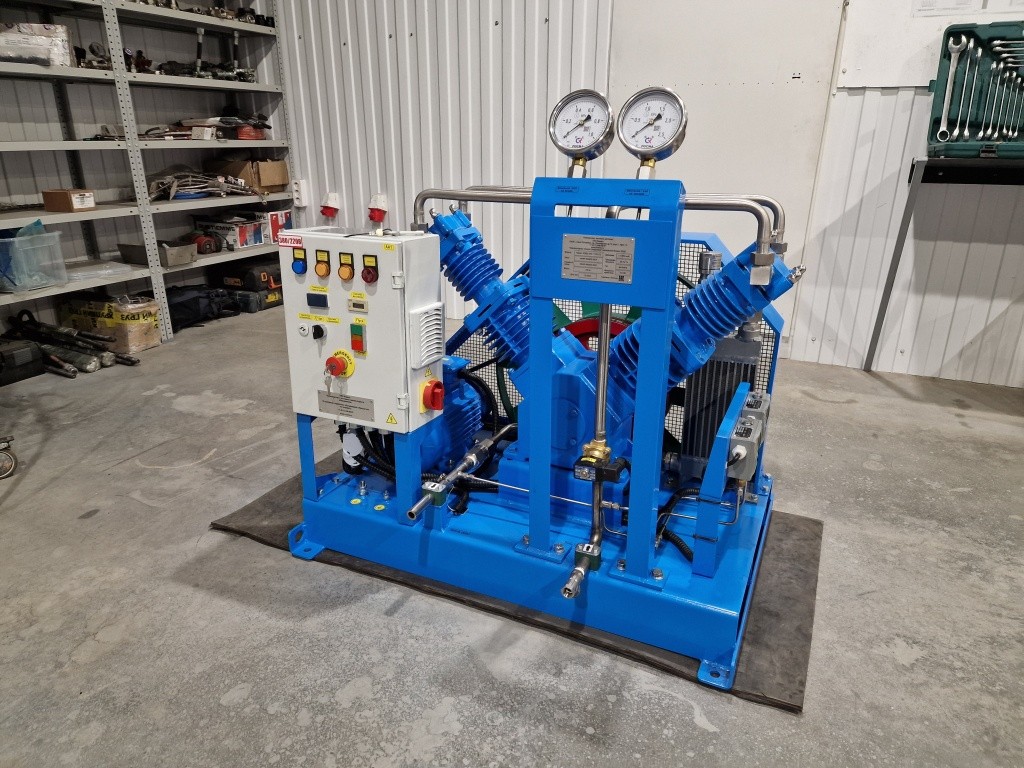

Ковинт КСВД 30/4-11-О2 (1) — это поршневой 1 ступенчатый (2х цилиндровый) компрессор для кислорода.
Охлаждение — воздушное.
Компрессорная станция поставляется на силовой раме в комплекте со всей необходимой запорной арматурой «внутри компрессора», приборами КИПиА, элетродвигателем, межступенчатым и концевым теплообменником, а также панелью управления.
Запорная арматура (краны вх/вых газа) не входит в стандартный комплект поставки.
Ключевая особенность!
Масло полностью отсутствует. В картере нет жидкого масла.
Ключевая особенность — в этих компрессорах не применятеся жидкое масло для смазки кривошипно-шатунного механизма, как это принято у других производителей из России, Китая и других стран.
Картер без жидкой смазки кривошипно-шатунного механизма
Смазка кривошипно-шатунного механизма производится с помощью специальной высокотемпературной твердой антиоксидантной смазкой в брикетах.
Смазка для кислородного компрессора
Таким образом, попадание масла в камеру сжатия в случае износа поршневых колец исключено.
Нештатные ситуации, взрывы компрессора и т.д.
полностью исключены.
Основные компоненты
Поршневой 1 ступенчатый / 2х цилиндровый блок сжатия.
Межступенчатые и конечный охладители для охлаждения газа между ступенями и перед подачей потребителю.
Рама с 4мя отверстиями для крепления к полу.
Система разгрузки.
Электродвигатель 3 кВт (380/3/50)
Ременной привод от электродвигателя (шкивы, ремни, защитный кожух).
Фильтр входной.
Манометры на каждой ступени.
Реле давления на вх/вых газа.
Реле температуры газа после каждой ступени и на выходе газа.
Предохранительные клапаны после каждой ступени.
Обратный клапан.
Панель управления на раме компрессора.
Панель управления

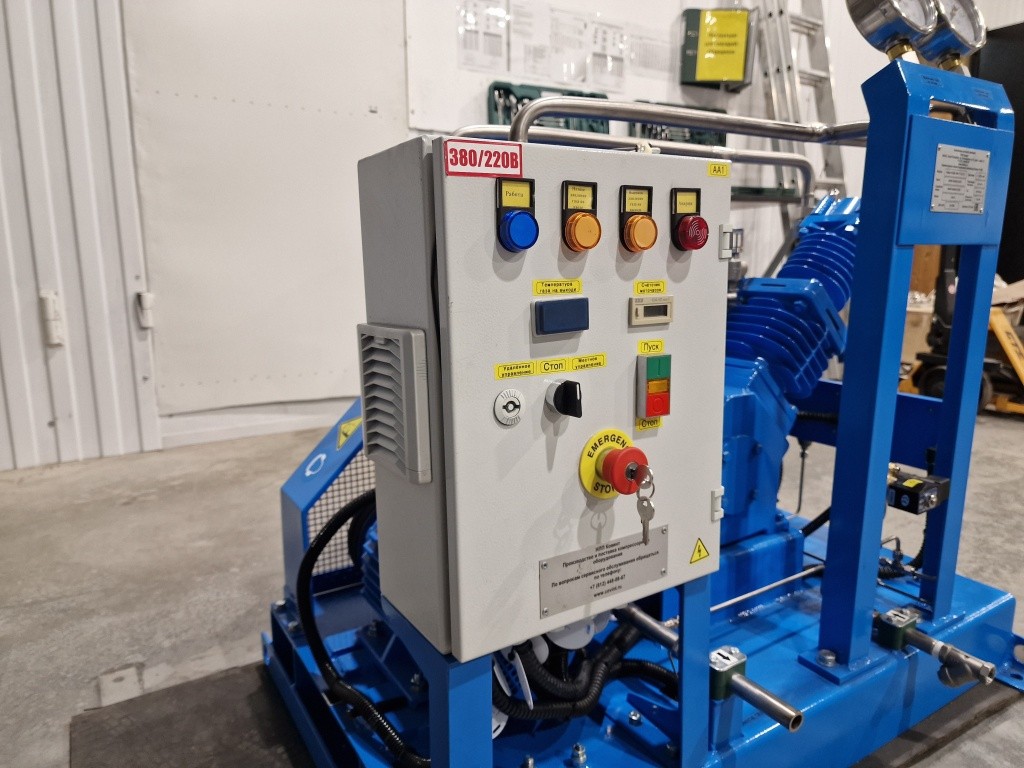

Панель управления выполнена на основе контактно-релейной схемы и установлена на раме компрессора.
Панель управления компрессора для О2
По отдельному заказу данные компрессоры могут комплектоваться панелями на основе многофункционального программируемого устройства Овен ПР (Россия) с сенсорными панелями оператора Овен СП307-Б (Россия).
Фото с места установки
Ожидаются к публикации
Видеообзор
Видео на монтаже
На этом всё.
