Компрессор Ковинт КСВД-Бустер 240-6-70-N2 (1)

Компрессорная станция Ковинт КСВД-Бустер 240-6-70-N2 (1) предназначена для сжатия азота до 70 бар (атм) изб. (7.0 МПа изб.).

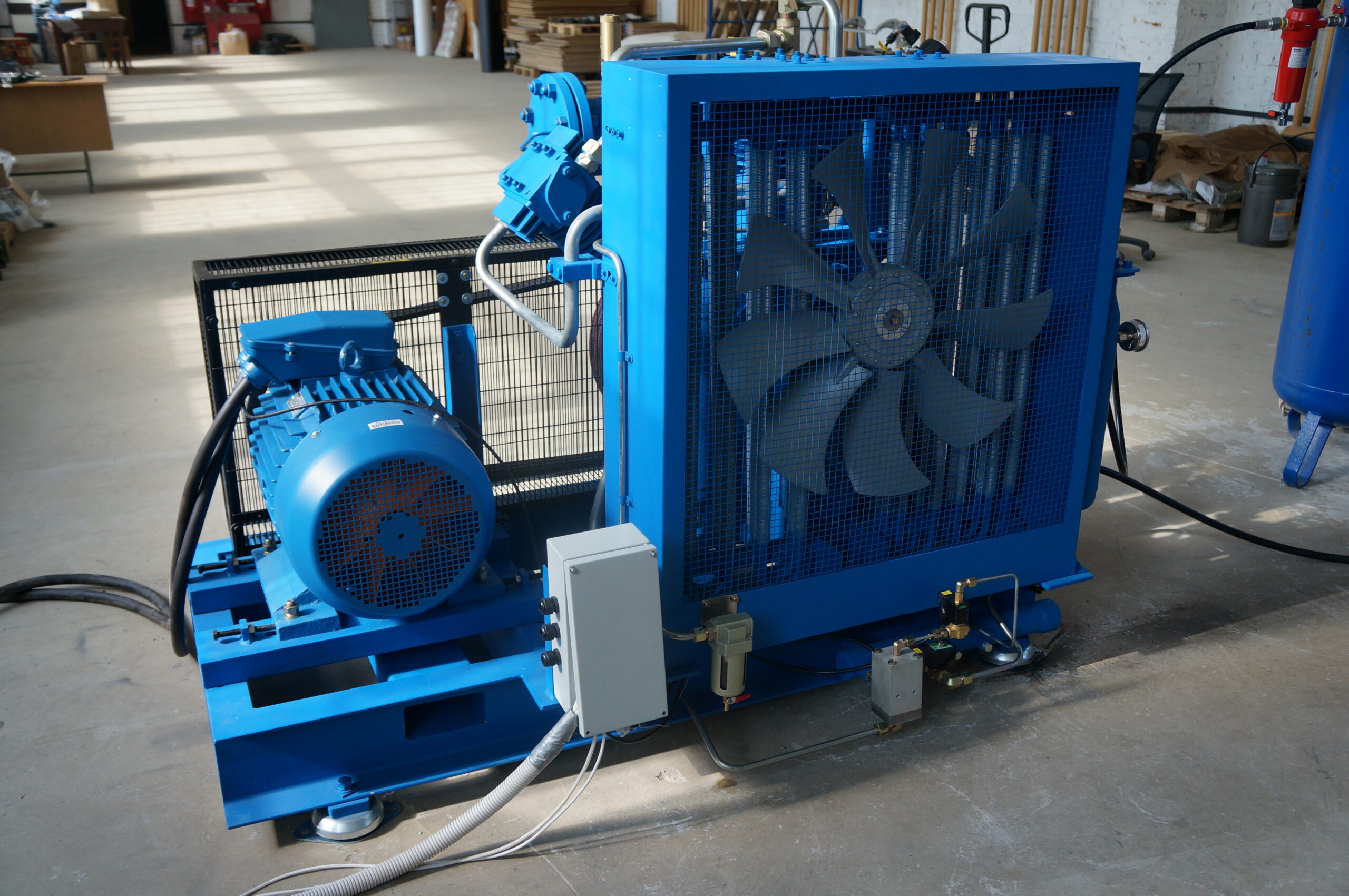

Компрессорная станция Ковинт КСВД-Бустер 240-6-70-N2 (1) для сжатия азота

Краткая информация о проекте

Дата поставки: 08.2018 г.

Дата ввода в эксплуатацию: 10.2018 г.

Краткое описание: поршневой двухступенчатый трехцилиндровый маслосмазываемый компрессор для сжатия азота (240 Нм3/ч, 7.0 МПа изб. (или 70 бар изб) с воздушным охлаждением.

Кол-во: 1 шт.

Заказчик: к сожалению, не может быть опубликовано.

Еще фото:





Технические характеристики

Технические характеристики указаны в таблице ниже:

Модель Ковинт КСВД-Бустер 240/6-70-N2 (1)
Производитель ООО «Ковинт» (Россия)
Тип поршневой маслосмазываемый
Количество ступеней (шт) 2
Количество цилиндров (шт) 3
Режим работы круглосуточный/непрерывный
Давление рабочее на всасывании (МПа изб) 0.6
Давление рабочее на нагнетании (МПа изб) 7.0
Температура газа на всасывании (°С) минус 40 … + 40
Производительность (Нм3/ч) 240.0
Тип привода ременной
Газ N2 (99%)
Остаточное содержание примесей масла в стандартной комплектации (мг/м3) 3 … 5
Охлаждение воздушное
Температура окружающей среды (°С) + 1 … + 45
Температура сжатого газа на выходе (°С) + 15 к темп. окр. среды
Уровень шума на расстоянии 1 м (дБ) ≤ 85
Мощность электродвигателя номинальная 380/3/50Гц (кВт) 37.0
Частота вращения коленчатого вала (об/мин) 1060
Частота вращения вала электродвигателя (об/мин) 1460
Класс защиты электродвигателя IP55
Панель управления в комплекте
Уровень взрывозащиты компрессорной станции
Габариты ДхШхВ (мм) 2052х1137х1391
Вес (кг) 1140



Техническое описание

Компрессорная станция Ковинт КСВД-Бустер 240-6-70-N2 (1) – это поршневой 2-х ступенчатый 3-х цилиндровый маслозаполненный компрессор высокого давления.

Рекомендован для заправки баллонов до давления 7 МПа изб. (70 бар (атм) изб) и обеспечения сжатым азотом для общепромышленных целей.

Основные компоненты:

  • Поршневой 2-х ступенчатый 3-х цилиндровый блок.
  • Межступенчатые и конечный охладители для охлаждения газа между ступенями и перед подачей потребителю.
  • Межступенчатые сепараторы для удаления капельной влаги.
  • Система сброса конденсата и продувки компрессорной станции.
  • Антивибрационные опоры для крепления к полу.
  • Электродвигатель 37 кВт (380/3/50) .
  • Ременной привод от электродвигателя (шкивы, ремни, защитный кожух).
  • Фильтр входной.
  • Манометры на каждой ступени (WIKA).
  • Датчик давления на выходе (ОВЕН, Россия).
  • Предохранительные клапаны на картере и между ступенями.
  • Клапан поддержания давления.
  • Панель управления на основе программируемого реле ОВЕН, Россия.

Панель управления

Панель управления выполнена на основе программируемого реле (размещается внутри панели управления) и предназначена для установки вне взрывоопасной зоны.

Панель управления поставляется отдельно от компрессорной станции.

Панель управления Ковинт КСВД



Панель оператора Ковинт КСВД

Основные параметры/функции:

  • Старт/стоп компрессора в автоматическом режиме в зависимости от давления на нагнетании.
  • Индикация состояния «в работе/авария».
  • Кнопка аварийной остановки.
  • Счетчик моточасов.
  • Главный выключатель.

Система охлаждения

В стандартной комплектации компрессорная станция Ковинт КСВД-Бустер 240-6-70-N2 (1) имеет воздушное охлаждение.

Опционально

Блоки очистки и осушки азота

Как правило, компрессоры высокого давления до 10 МПа изб. (100 бар изб) используются совместно с системами фильтрации и адсорбционными осушителями для глубокой очистки по маслу до 0.003 мг/м³ и осушки сжатого азота до точки росы -40…-55 °С и ниже.

В случае необходимости мы можем предложить комплект подготовки сжатого воздуха, состоящий из фильтров и осушителя адсорбционного высокого давления.

Осушитель высокого давления

Осушитель высокого давления



На этом все.

Все вопросы, связанные с подбором компрессорной станции Ковинт КСВД-Бустер 240-6-70-N2 (1) или похожей модели, можно задать через форму обратной связи на странице Контакты (ссылка ниже).

Мы ответим в течение одного рабочего дня.
