Компрессор Ковинт КСВД 240/100 (1)

Компрессорная станция Ковинт КСВД 240/100 (1) предназначена для сжатия воздуха до 100 бар (атм) изб. (10.0 МПа изб.).

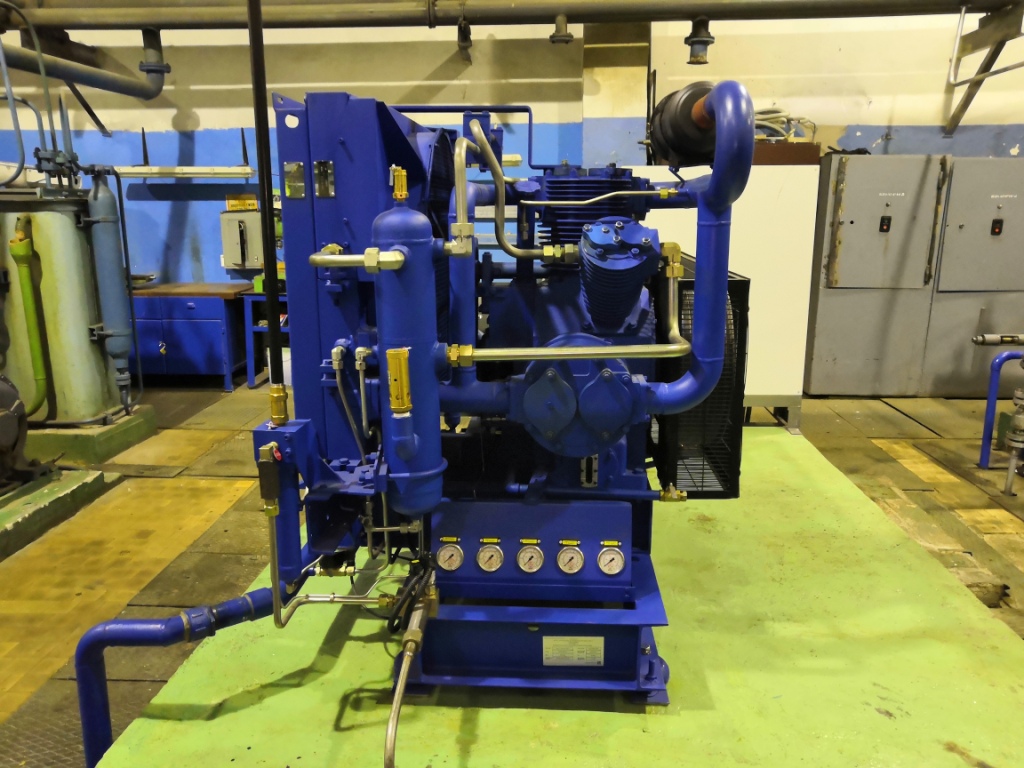

Компрессорная станция Ковинт КСВД 240/100 (1) для сжатия воздуха 100 бар (10 МПа)

Краткая информация о проекте

Дата поставки: 06.2019 г.

Дата ввода в эксплуатацию: 09.2019 г.

Краткое описание: поршневой четырехступенчатый маслосмазываемый компрессор для сжатия воздуха (240 Нм3/ч, 10.0 МПа изб. (или 100 бар изб) с воздушным охлаждением.

Кол-во: 1 шт.

Заказчик: к сожалению, не может быть опубликовано.

Еще фото:





Технические характеристики

Технические характеристики указаны в таблице ниже:

Модель Ковинт КСВД 240/100 (1)
Производитель ООО «Ковинт» (Россия)
Тип поршневой маслосмазываемый
Количество ступеней (шт) 4
Количество цилиндров (шт) 5
Режим работы круглосуточный/непрерывный
Давление рабочее на всасывании (МПа изб) атмосферное
Давление рабочее на нагнетании (МПа изб) 10.0
Температура газа на всасывании (°С) минус 45 … + 45
Производительность компрессора при рабочем давлении на всасывании (Нм3/ч) 240.0
Тип привода ременной
Газ воздух
Охлаждение воздушное
Температура окружающей среды (°С) + 1 … + 45
Температура сжатого газа на выходе (°С) + 15 к темп. окр. среды
Уровень шума на расстоянии 1 м (дБ) ≤ 85
Мощность электродвигателя номинальная 380/3/50Гц (кВт) 75.0
Частота вращения коленчатого вала (об/мин) 1200
Частота вращения вала электродвигателя (об/мин) 2975
Класс защиты электродвигателя IP55
Панель управления в комплекте
Уровень взрывозащиты компрессорной станции
Остаточное содержание примесей масла (мг/м3) 3 … 5
Габариты ДхШхВ (мм) 2270х1266х1519
Вес (кг) 1600



Техническое описание

Компрессорная станция Ковинт КСВД 240/100 (1) – это поршневой 4-х ступенчатый 5-ти цилиндровый маслозаполненный компрессор высокого давления.

Рекомендован для заправки баллонов до давления 10 МПа изб. (100 бар (атм) изб), обеспечения сжатым воздухом судовых потребителей, запуска дизелей, работы воздушных выключателей, приборов КИПиА на атомных, тепловых и гидроэлектростанциях, а так же для многих других общепромышленных целей.

Основные компоненты:

  • Поршневой 4-х ступенчатый 5-ти цилиндровый блок.
  • Межступенчатые и конечный охладители для охлаждения газа между ступенями и перед подачей потребителю.
  • Межступенчатые сепараторы для удаления капельной влаги.
  • Система сброса конденсата и продувки компрессорной станции.
  • Антивибрационные опоры для крепления к полу.
  • Электродвигатель 75 кВт (380/3/50) .
  • Ременной привод от электродвигателя (шкивы, ремни, защитный кожух).
  • Фильтр входной.
  • Манометры на каждой ступени (WIKA).
  • Датчик давления на выходе (ОВЕН, Россия).
  • Предохранительные клапаны на картере и между ступенями.
  • Клапан поддержания давления.
  • Панель управления на основе программируемого реле ОВЕН, Россия.

Панель управления

Панель управления выполнена на основе программируемого реле (размещается внутри панели управления) и предназначена для установки вне взрывоопасной зоны.

Панель управления поставляется отдельно от компрессорной станции.

Панель управления Ковинт КСВД



Сенсорная панель управления



Основные параметры/функции:

  • Старт/стоп компрессора в автоматическом режиме в зависимости от давления на нагнетании.
  • Индикация состояния «в работе/авария».
  • Кнопка аварийной остановки.
  • Счетчик моточасов.
  • Главный выключатель.

Система охлаждения

В стандартной комплектации компрессорная станция Ковинт КСВД 240/100 (1) имеет воздушное охлаждение.

Опционально

Блоки очистки и осушки сжатого воздуха

Как правило, компрессоры высокого давления до 40 МПа изб. (400 бар изб) используются совместно с системами фильтрации и адсорбционными осушителями для глубокой очистки по маслу до 0.003 мг/м³ и осушки сжатого воздуха до точки росы -40…-55 °С и ниже.

В случае необходимости мы можем предложить комплект подготовки сжатого воздуха, состоящий из фильтров и осушителя адсорбционного высокого давления.

Осушитель высокого давления

Осушитель высокого давления

На этом все.

Все вопросы, связанные с подбором компрессорной станции Ковинт КСВД 240/100 (1) или похожей модели, можно задать через форму обратной связи на странице Контакты (ссылка ниже).

Мы ответим в течение одного рабочего дня.
