Отличный проект — 30 атм (бар) — 100 Нм3/ч для углекислоты (СО2).
Поршневой безмасляный компрессор, который сжимает СО2 и используется в технологии изготовления сухого льда.
Смотрите подробный видеообзор или читайте подробнее.
Информация о проекте
Компрессорная станция Ковинт КСВД 100/0.5-30-СО2 — поршневой безмасляный компрессор для сжатия углекислоты (углекислого газа) СО2 (100 Нм3/ч, 30 атм/бар (3.0 МПа) изб. с воздушным охлаждением.
Дата поставки: март 2026 г.
Дата ввода в эксплуатацию: апрель 2026 г.
Кол-во: 1 шт.
Заказчик: Санкт-Петербург.
Основная задача, которая была поставлена перед нами
У заказчика есть 3 китайских компрессора в китайской сборке, которые были размещены в контейнере 20 футов.

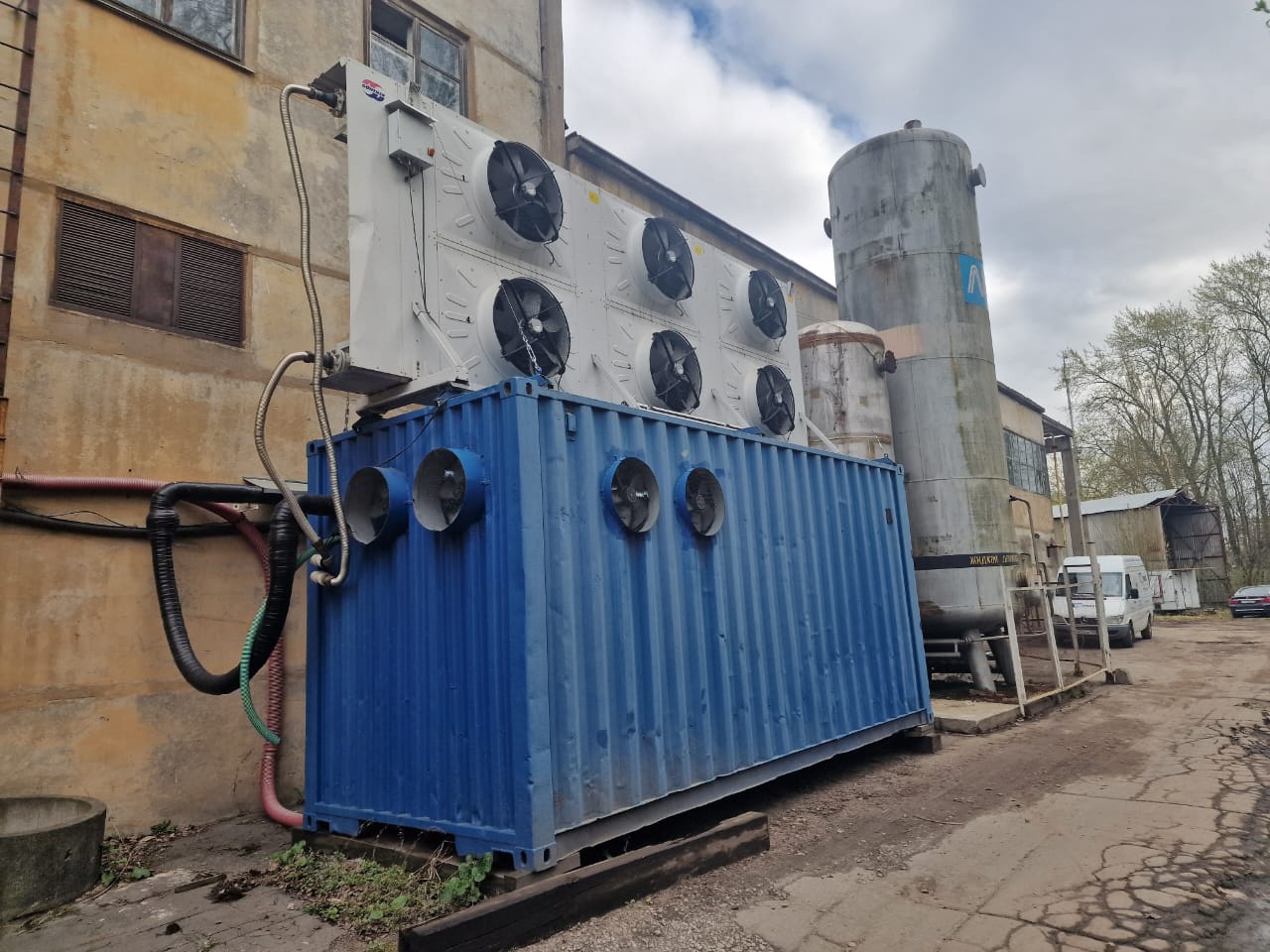

Компрессоры в контейнере
3 компрессора были прям плотно вставлены внутрь:

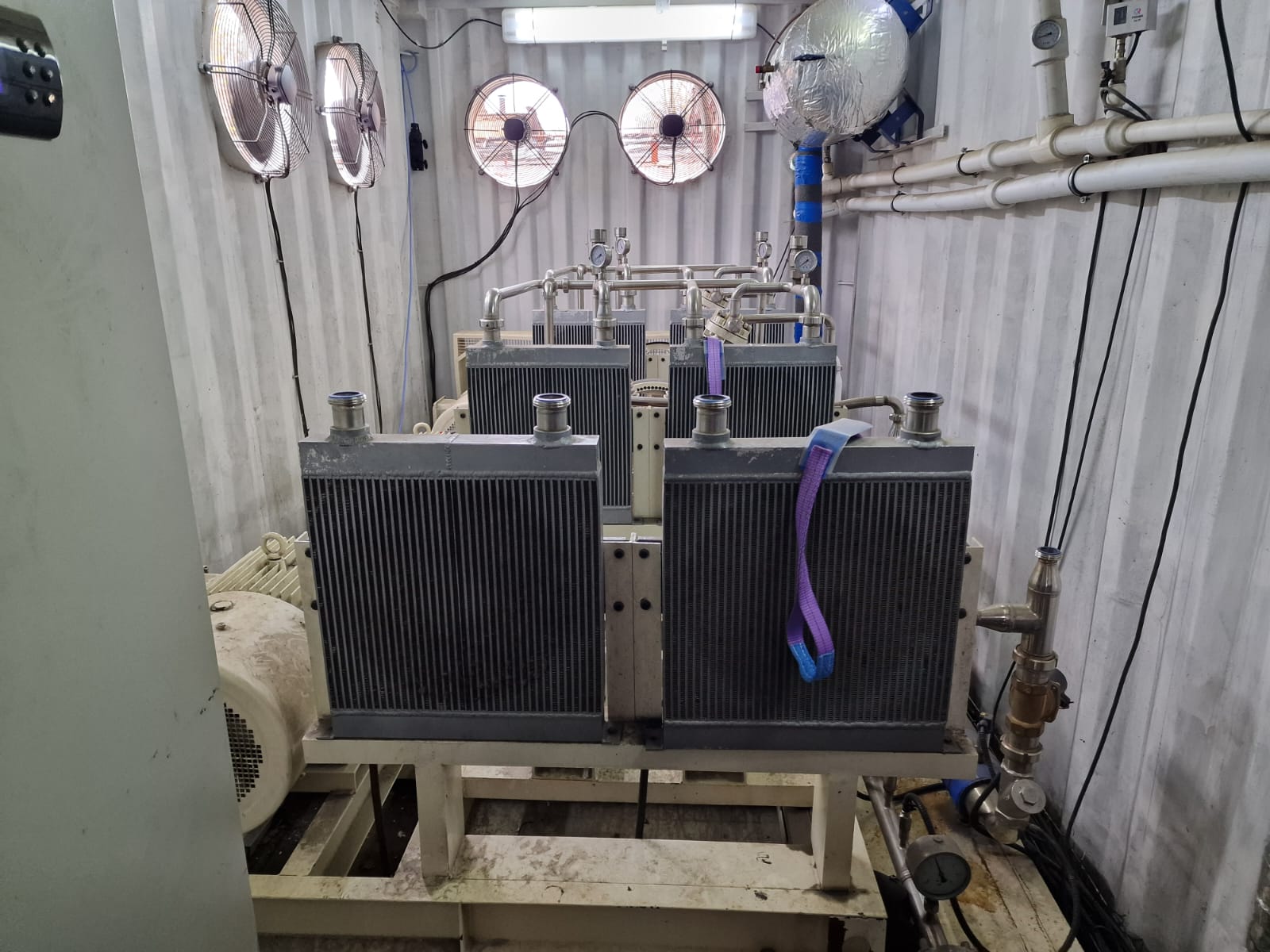

Три компрессора в контейнере
Два компрессора «умерли», отработав что-то около 200-300 часов.

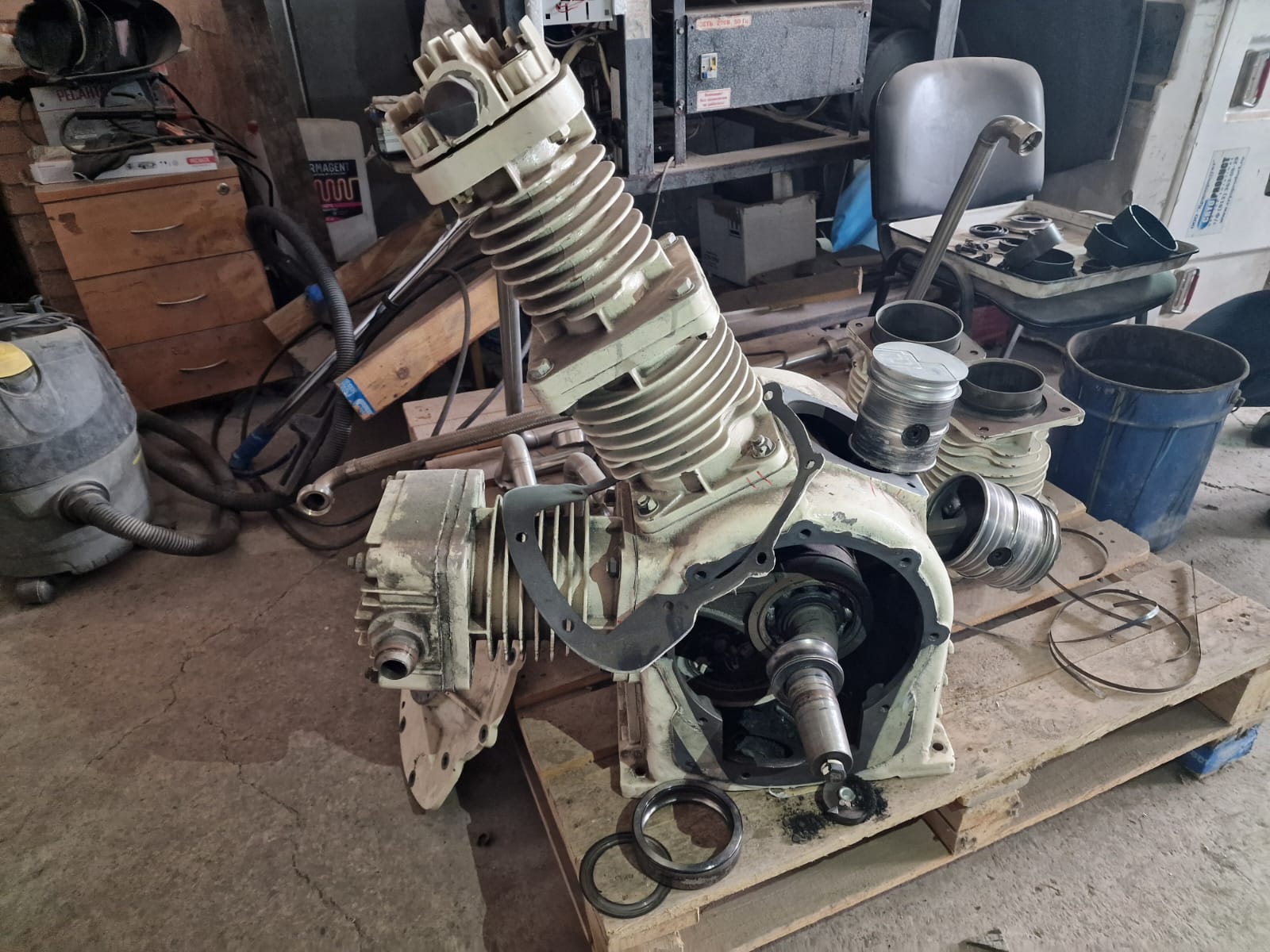

Компрессор китайский — развалился
А один компрессор работал и еле дышал, обеспечивая производство. Понятно, что если будет поломка третьего компрессора, то остановка производства — это неизбежность.
В общем, начали мы с обсуждения ремонта, закончили тем, что нужно ставить новый компрессор.
Нужно было максимально дёшево, но с нашей проверкой и документацией и чтобы работало без поломок от одного технического обслуживания до другого.
Плюс нужно было разобраться с существующей панелью управления и внедрить наше решение.
Итак, вот что получилось…
Компрессор СО2 — рекуперация сухого льда
Таблица с техническими характеристиками
Основные технические характеристики компрессора, который был нами поставлен, указаны в таблице ниже.
| Модель | Ковинт
КСВД 100/0.5-30-СО2-ПУ (1) |
| Производитель | ООО «Ковинт» (Россия) |
| Тип компрессора | поршневой безмасляный |
| Количество ступеней сжатия / цилиндров (шт.) | 3 / 3 |
| Режим работы | круглосуточный/непрерывный |
| Давление на всасывании расчетное (МПа изб) | 0.05 |
| Давление на всасывании рабочее (МПа изб) | 0 … 0.15 |
| Давление на нагнетании рабочее макс. (МПа изб) | 3.0 |
| Температура газа на всасывании (°С) | минус 10 … + 40 |
| Точка росы газа на всасывании под давлением (°С) | газ сухой |
| Производительность компрессора при расчетном давлении на всасывании (Нм3/ч) | 100 |
| Тип привода | ременной |
| Газ | СО2 (99.99%) |
| Охлаждение | воздушное |
| Температура окружающей среды (°С) | + 5 … + 45 |
| Температура сжатого газа на выходе (примерно) (°С) | + 25 к темп. окр. среды |
| Уровень шума на расстоянии 1 м (дБ) | ≤ 85 |
| Мощность главного электродвигателя номинальная 380/3/50Гц (кВт) | 22.0 |
| Частота вращения коленчатого вала (об/мин) | 650 |
| Частота вращения вала главного электродвигателя (об/мин) | 1470 |
| Класс защиты главного электродвигателя | IP55 |
| Рекомендуемое сечение кабеля | в соответствии с ПУЭ |
| Панель управления | в комплекте |
| Габариты ДхШхВ (мм) | 1674 х 984 х 1420 |
| Масса (кг) | 850 |
Техническое описание
Компрессор (компрессорная станция) Ковинт КСВД 100/0.5-30-СО2 — это 3х ступенчатый (3х цилиндровый) поршневой безмасляный компрессор, который предназначен для сжатия углекислоты (углекислого газа) и различных газовых смесей с использованием СО2 в различных пропорциях.

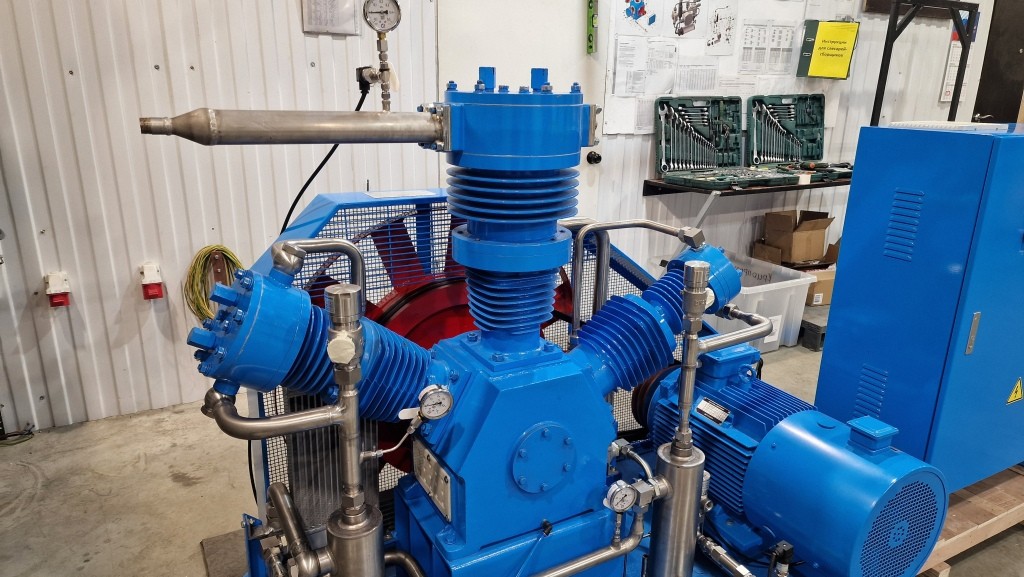

Компрессор для СО2 — блок сжатия 3ст/3цил
Охлаждение компрессора: воздушное.

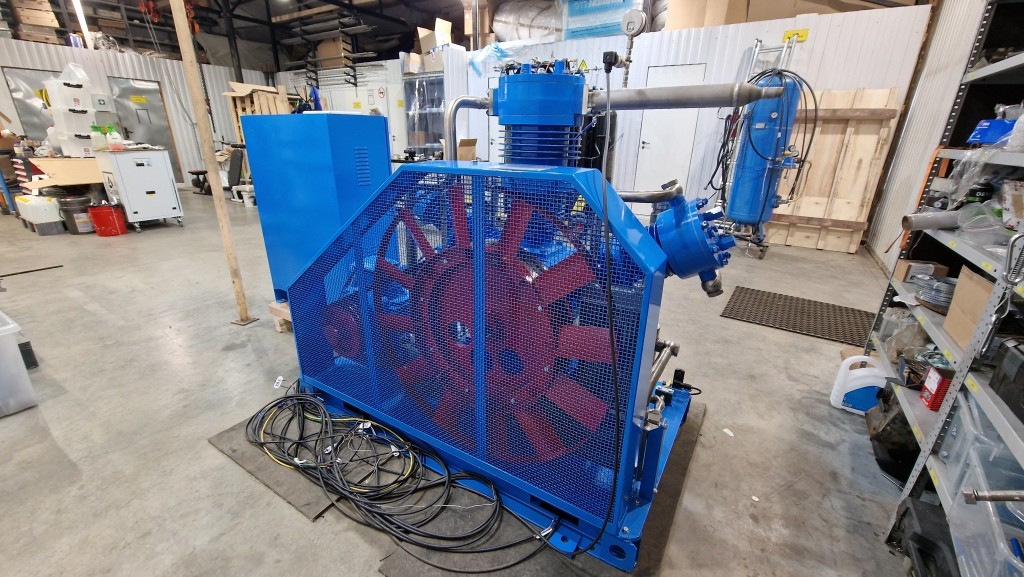

Вентилятор охлаждения компрессора
Компрессорная станция поставляется на силовой раме в комплекте со всей необходимой запорной арматурой «внутри компрессора», приборами КИПиА, элетродвигателем, межступенчатым и концевым теплообменником, а также панелью управления.
Запорная арматура (краны вх/вых газа) не входит в стандартный комплект поставки.
Компрессор абсолютно безмасляный.
В отличие от многих аналогов внутри картера жидкого масла нет вообще. Картер сухой и имеет вентиляционные отверстия.
Картер безмасляного компрессора
Смазка кривошипно-шатунного механизма производится с помощью специальной высокотемпературной твердой антиоксидантной смазкой в брикетах.
Смазка для безмасляного компрессора
Основные компоненты компрессорной станции (стандартная комплектация)
Поршневой 3х ступенчатый / 3х цилиндровый блок сжатия.
Межступенчатые и конечный охладители для охлаждения газа между ступенями и перед подачей потребителю.
Рама с 4мя отверстиями для крепления к полу.
Электродвигатель 22 кВт (380/3/50)
Ременной привод от электродвигателя (шкивы, ремни, защитный кожух).
Фильтр входной.
Манометры на каждой ступени.
Датчики температуры после каждой ступени сжатия (Термопреобразователь сопротивления ОВЕН)
Датчик давления на вх/вых газа.
Предохранительные клапаны после каждой ступени.
Обратный клапан.
Панель управления на основе ОВЕН (Россия)

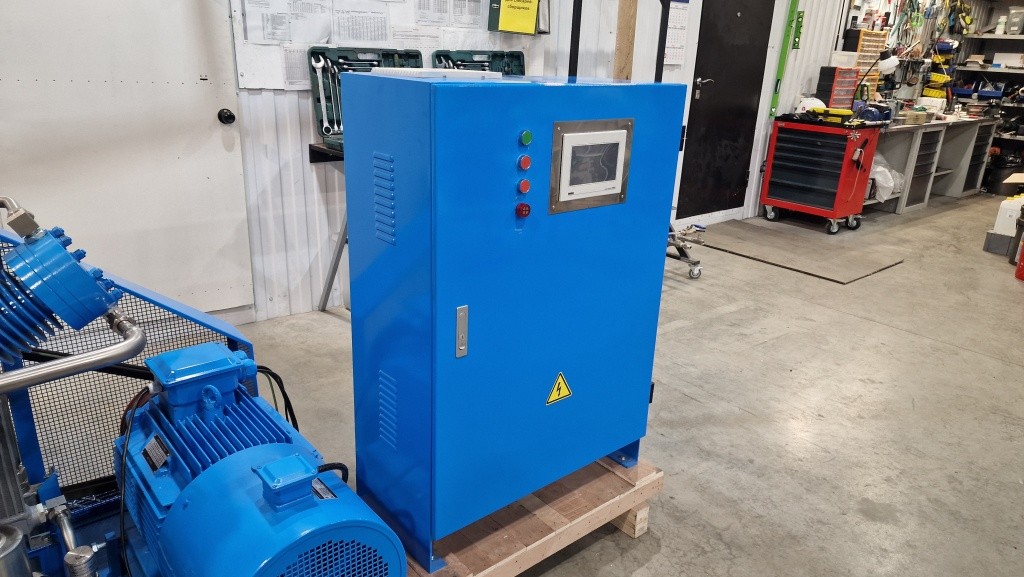

Панель управления
В этом проекте был интересный момент.
У покупателя уже есть большой силовой щит, где расположены комплектующие трех компрессоров.
Мы решили не делать отдельную панель управления, а сделать поставку внутрянки и внедрить наши элементы в существующий силовой щит.
А эта панель, которая в кадре — это собрано для испытаний. Потом мы всё разобрали и собрали на площадке у покупателя.
Основа — это программируемое реле ОВЕН с с ЖК дисплеем.
Панель управления

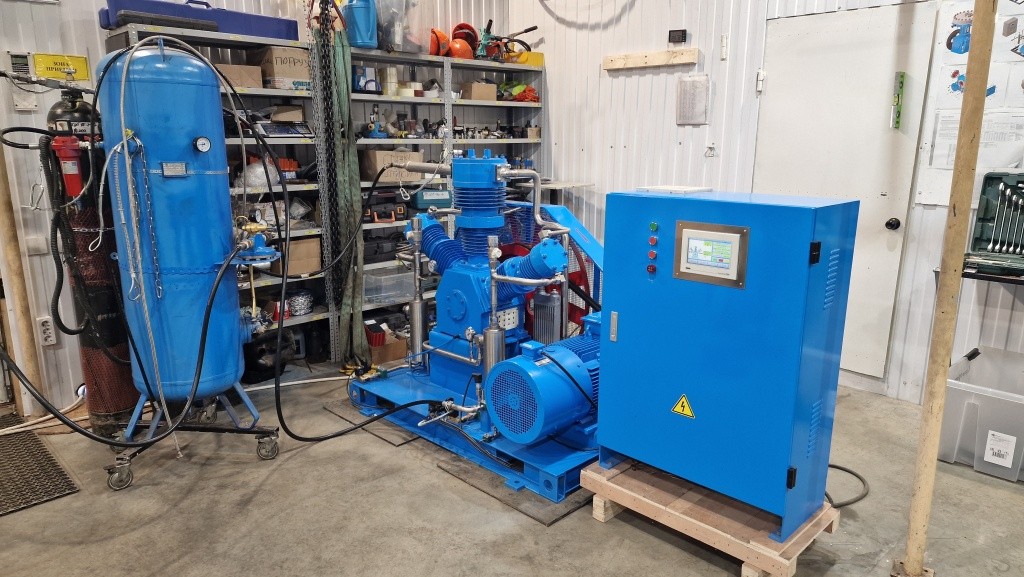

Все компрессоры, которые мы собираем, испытываются на нашем стенде.
Это очень простой сборно-разборный стенд, который состоит из шлангов высокого давления, ресивера, баллонов высокого давления и редуктора.
Испытания поршневого безмасляного компрессора
Все вопросы, связанные с подбором компрессоров для сжатия углекислоты (углекислого газа) СО2 можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
Обсудить эту статью можно ниже.
Не стесняйтесь задавать вопросы и писать ваши комментарии.
С уважением,
Константин Широких
